噴涂機器人整體功能的實現很大程度上都依賴于控制系統的功能。噴涂機器人控制
系統應具備的具體功能有：
(1) 控制機器人各關節的啟動/停止，正轉/反轉，噴槍閥的打開/關閉，讓機器人的
各個轉動關節協調地工作。
(2) 能對機器人末端噴槍的行走速度進行調節，有幾種速度可選。采取一定的措
施保證運動速度的穩定性。
(3) 對噴涂機器人的供電進行控制，注意供電安全，制動器需加單獨的供電控制
(方便安裝調試)，在而板.上顯示電源供電狀態。
(4) 選用合適的編碼器，采集各關節的轉動角度信號，當采集到的轉動速度超過
設定的*大速度時，做停機處理并給出警告信號，以防事故的發生。
(5) 為了節約成本使用了增量式編碼器，因此每次上電啟動后，系統都需要進行
自動尋找零點。
能讓用戶方便地了解
(6) 通過LCD 觸摸屏來提供用戶操作接口(按鍵和顯示)，
系統狀態和設定噴涂機器人的工作方式。
(7) 為了防止控制系統出現故障時致使機構損壞，需在機械限位前加光電限位開
關，當檢測到異常信號后，做停機處理并給出警告信號，以防事故的發生。
2 .控制系統的安全需求
控制系統的安全功能設計包括工作空間限制，緊急停止,使能開關以及防爆措施四
個功能。下而分別做一下簡單介紹。
(1) 工作空間限制: 機器人的設計允許在三個主要軸上安裝用于工作空間限制的
機械停止附件，除此之外，使能軟限位可以限制所有軸的運動范圍。
(2) 緊急停止: 急停按鈕安裝在機器人的控制而板上，在程序進行和操作當中同
樣可以使用。當在測試模式下按下緊急停止鍵時，緊急停止功能會立即斷開驅動器。制
動器斷電并保持制動。在自動模式下，緊急停止功能將通過斷開驅動器的電源達到迅速
停止的目的，一旦機器人處于停止?fàn)顟B(tài)，驅動器便會斷開連接。
(3) 使能開關: 控制而板設有幾處使能開關,通過使能開關可以安全啟動機器人
運動，也可以使危險運動安全停止并分離驅動。
3. 控制系統的總體結構
從噴涂機器人控制系統需實現的功能可以看出，該系統應具有前向通道(傳感器)、
后向通道(電機及噴槍閥等的控制) 和數據運算處理部分(決定控制時機和方式) 及人
機界面，是一個閉環控制系統。由于PC104 嵌入式系統的運算處理功能強，可靠性高,
體積小，適用于各種開發平臺，調試方便，且成本低，所以優先考慮用PC104 嵌入式
系統來實現該噴涂機器人控制系統
以PC104 嵌入式系統為中心，該控制系統的控制過程如下:
啟動一自動尋找零點一設定編碼器零位一設定工作模式一邏輯運算處理一控制和

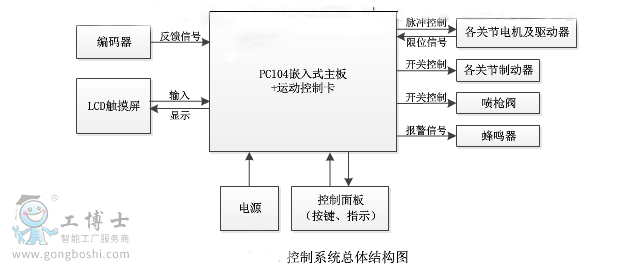

狀態信號輸出一編碼器輸出信號一反饋控制。這樣，整個控制系統就可以劃分為PC104
嵌入式系統、執行機構驅動電路、傳感器、電源和控制而板幾部分，控制系統的總體結
構圖如圖所示。
4. 控制系統的人機交互設計
