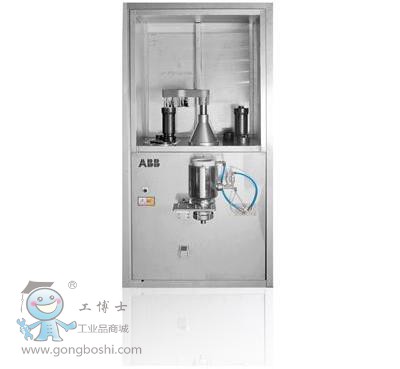

緊湊型 CBS II

ABB下一代機器人彈匣式旋杯系統實現高速高效噴涂

當前唯一適合內充電水性漆噴涂的全集成機器人解決方案，換色更快更輕更省時.

通過伺服電機實施運行控制：

- 精度更高

- 主軸無需氣動控制

雙DCU（輸送控制單元）配置：

- 旋進式充料給料

傳動系統升級：

- 新型傳動單元便于彈匣式旋杯系統與現有設備集成

機柜設計改良：

- 柜體由機加工鑄鋁制成

- 接觸涂料的表面均貼覆不銹鋼板

一般規格
	軸數	4軸：CBS軸1、軸2 + DCU 2軸
	重量	300 kg
	尺寸*	見下圖
	防爆認證	Exi/Exp防爆保護，適用危險區Zone 1和Zone 21（歐洲）及Division I，Class I、II。
	空傳噪音	< 72dB (A) Leq（據機械指令MD 2006/42/EC測定）
	空傳噪音	（工作區外的聲壓水平）
	*小液體流量	視液體粘度、系統壓力、產品涂層精度和泵磨損情況而定。實際*小流量應根據實際液體樣本進行測定。
	防護等級	IP67
	環境溫度	0°C - +40°C (建議*高環境溫度< 30℃）
	相對濕度	*高95%，無凝露
	相對濕度	（運輸、儲藏和運行中的機器人整機）

	CBS 功耗
	典型持續噴涂過程	500W

	CBS 機器人軸
	軸 1	夾具臂上下運動
	軸 2	夾具臂水平旋轉
	DCU1	活塞上下運動
	DCU2	活塞上下運動

CBS 功耗
	典型持續噴涂過程	500W

	CBS 機器人軸
	軸 1	夾具臂上下運動
	軸 2	夾具臂水平旋轉
	DCU1	活塞上下運動
	DCU2	活塞上下運動

	機器人軸定義
	一套完整的機器人系統*多可有12軸，下表顯示各軸定義。
	軸 1-6	噴涂機器人
	軸 7	小車
	軸 8	CBS 軸 2, 夾具臂水平旋轉
	軸 9	CBS 軸 1, 夾具臂升降
	軸 10	DCU 1, 活塞上下運動
	軸 11	DCU 2, 活塞上下運動
