自動更換槍頸的智能系統 ...



優點:



集成有與機器控制器連接的 SPS （工業標準）

極易安裝和啟動

設備利用率提高

為復雜的焊接作業更換不同幾何形狀的槍頸

可以在極短的時間內完成槍頸的更換

輕巧復雜的鑄鋁框架，氣缸的維護工作量很少

適合 WH/PP，并且還適合 ABITIG。



工作原理:

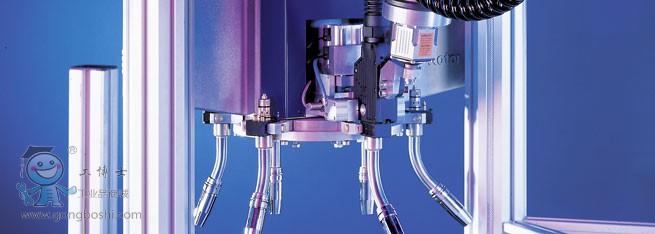

ATS Rotor 集成在機器人單元內，*多可為 ATS Rotor 配置5個可更換槍頸。因?yàn)榉蛛x點在公司內部標準化，可以使用MIG/MAG 和 TIG 槍頸備件。根據焊接作業的具體情況，機器人可能循環接近更換系統，也可根據焊接效果（例如使用固定焊槍時）接近更換系統，以更換成不同的槍頸或重新加工后的槍頸。



僅所有 5 個可換槍頸全部用完后，才有必要在焊接單元實施人工干預，以給 ATS　Rotor 重新配備槍頸。在機器人單元外更換槍頸上的備件和易損件，此時可以繼續生產。



這就意味著用戶工廠的設備利用率提高了 5 倍（指槍頸維護工作上）。

技術數據
尺寸:	660 mm (寬度), 416 mm (高度) (加 100 mm 的行程)
重量:	約 31 kg
環境溫度:	5º - 50ºC
防護等級:	I (根據 DIN 57 106)
氣路數據
接頭:	G 1/4''
內徑:	至少 Ø 6 mm
額定壓力:	6 bar
每次更換的用氣量:	1.5 l
電氣數據
工作電壓:	24 V DC
功耗 :	50 W
*大紋波電壓:	Vss < 10%
