變壓器隔離，*高效率98.5%
滿足全功率范圍內的有功功率降額功能（0%~100%）
無功功率可調，功率因數范圍超前0.8至滯后0.8
兩路獨立MPPT跟蹤控制應對不同的組件安裝傾角，提升發電量
電流諧波總含量THD<2%
選用國際知名品牌高效三電平功率模塊，采用數字化DSP控制
采用三電平SVPWM控制技術，提高直流電壓利用率
主動和被動防孤島保護技術，具備低電壓穿越功能（LVRT）
內置PV直流專用開關，集成匯流、直流防雷功能

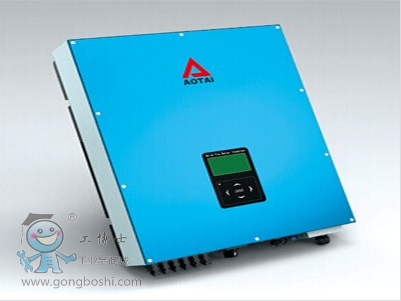

壁掛式設計、重量輕，可人工安裝，降低用戶安裝及維護成本
寬直流電壓輸入范圍，*高可達1000V
多語種液晶顯示界面，可自由設置運行參數
完善的保護性能，更高的可靠性
戶外型（IP65）設計，適應嚴酷的環境
RS485/CAN/以太網
| 20KTLC 22KTLC 25KTLC 30KTLC |
| 輸入數據 |
| *大直流輸入功率 22000W 24200W 27500W 33000W |
| *大功率跟蹤電壓范圍 280V~950V |
| *大直流輸入電壓 1000V |
| *大直流輸入電流 33A/33A |
| 推薦MPP工作電壓 650V |
| MPP跟蹤數量/每路可接入組串數 2/4 2/5 |
| 輸出數據 |
| 額定輸出功率 20000W 22000W 25000W 30000W |
| *大交流輸出功率 22KVA 24.2KVA 27.5KVA 33KVA |
| *大交流輸出電流 32A 35A 40A 48A |
| 額定電網電壓 400Vac |
| 電網電壓范圍 310Vac~480Vac |
| 額定電網頻率 50Hz/60Hz |
| 電網頻率范圍 47Hz~51.5Hz/57Hz~61.5Hz |
| THD <2%(額定功率下) |
| 功率因數 0.8(超前)~0.8(滯后) |
| 直流電流分量 <0.5%(額定功率下) |
| 系統數據 |
| *大效率 98.5% 98.6% |
| 歐洲效率 98.2% 98.3% |
| 濕度范圍 0~95%，無冷凝 |
| 冷卻方式 風冷 |
| 使用溫度范圍 -25°c~+60°c |
| 夜間損耗 <1W |
| 允許*高海拔 4000米(超過2000米需降額使用) |
| 機械數據 |
| 尺寸(寬x高x深) 634x820x257mm |
| 重量 63kg 63kg 65kg 65kg |
| 防護等級 IP65(室外) |
| 顯示與通訊 |
| 通信接口 RS485/CAN/以太網/USB(可選) |
| 人機交互界面 4.3寸彩色LCD屏、2個LED指示燈、觸摸按鍵 |
| 符合標準 |
| 并網標準 VDE0126-1-1 AS4777.2/3 |
| 安裝標準 IEC62109-1/2 EN50178 |
| 電磁兼容 IEC 61000-6-1/3 |
