應用范圍

VEGACAL 系列的牢固的物位傳感器被用于那些具有穩定的電測量條件的固料和均質液體的物位測量。 儀表采用完全絕緣的結構形式，既可測量腐蝕性液體也可測量嚴重粘附的介質。 對于固料優先使用部分絕緣的結構形式。

測量原理

在電容式測量物位時，傳感器和容器形成一個電容器的兩個電極。 因物位變化而引起的電容量變化會轉變成一個物位信號。

優點

這種物位測量法成本低，可以在無盲區的情況下在整個傳感器長度上進行測量。 因測量纜和測量棒可以縮短，故可以使之適應各種應用要求，且安裝很簡便。 其結實的機械設計為可靠的無故障和免維護運行以及較長的使用壽命奠定了基礎。

應用范圍

Adhesive liquids

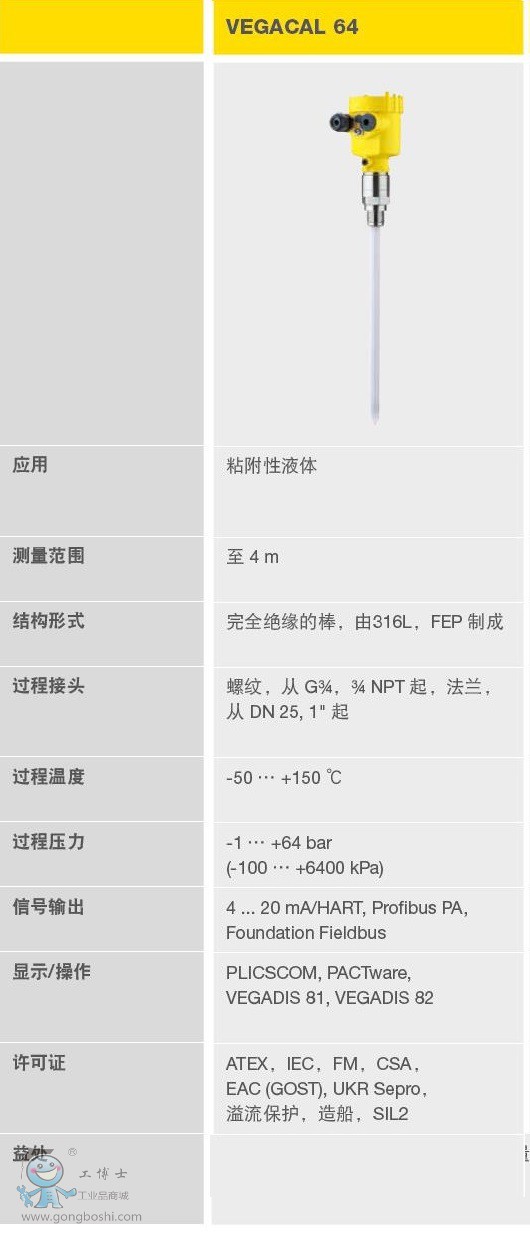

VEGACAL 64 用作導電液位測量傳感器。 棒式電極采用全密封，*適于粘稠和粘著填料的測量。



您的獲益

• Reduced number of cleaning cycles through measurement insensitive to buildup
• Long lifetime and low maintenance requirement through robust mechanical construction
• Maximum utilization of the vessel because measurement over the complete probe length

技術參數

Measuring range - Distance

4 m

Process temperature

-50 ... 150 °C

Process pressure

-1 ... 64 bar

Version

FEP insulation

Materials,-wetted-parts

§ 316L

§ Alloy 400 (2.4360)

§ FEP

§ Steel C22.8

Threaded-connection

≥ G¾, ≥ ¾ NPT

Flange connection

≥ DN25, ≥ 1"

Seal-material

no media contact

Housing-material

§ Plastic

§ Aluminium

§ Stainless steel (precision casting)

§ Stainless steel (electropolished)

Protection-rating

§ IP 66/IP 68 (0.2 bar)

§ IP 66/IP 67

§ IP 66/IP 68 (1 bar)

Output

§ Profibus PA

§ Foundation Fieldbus

§ 4 … 20 mA/HART - two-wire

Ambient temperature

-40 ... 80 °C
