QBC-Ⅰ
性能特點
氣保焊擺動小車與我公司的逆變式氣體保護弧焊電源配套使用，分為直擺和角擺小車，可選配氣冷與水冷焊槍�？蓪崿F(xiàn)各種低碳鋼、低合金鋼材料的自動焊接。焊接過程中，能有效增加焊縫寬度，一次焊接獲得多次焊接的效果，大大地提高生產率；改善熔池邊緣成型，消除“咬邊”缺陷；焊縫表面清潔，尤其適合于帶有坡口或無坡口的對接、角焊接、垂直立焊等，是對長焊縫焊接的理想設備之一。目前已經廣泛應用于造船、壓力容器、管道、大型鋼結構等行業中。
| 1 主要技術參數 |
|
|
|
|
| |
|
|
|
|
| 規格型號 |
氣冷直擺 |
水冷直擺 |
氣冷角擺 |
水冷角擺 |
| 參數 |
QBC-Ⅰ |
QBC-Ⅱ |
QBC-Ⅲ |
QBC-Ⅳ |
| 行走軌距 |
245 |
245 |
245 |
245 |
| 橫向移動行程 |
400 |
400 |
400 |
400 |
| 上下調節微調行程 |
85+120 |
85+120 |
85 |
85 |
| 擺動幅度 |
0-95mm |
0-95mm |
0-20° |
0-20° |
| 擺動角度 |
|
|
±10° |
±10° |
| 額定載重 |
5 |
5 |
5 |
5 |
| *大擺動頻率(times/min) |
— |
— |
100 |
100 |
| 左右停留時間 |
0-5s |
0-5s |
0-5s |
0-5s |
| 擺動精度 |
0.1mm |
0.1mm |
±0.1° |
±0.1° |
| 適用焊接方法 |
TIG，MIG，MAG |

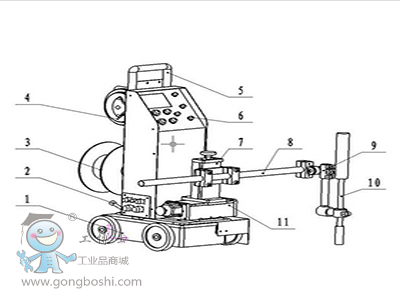

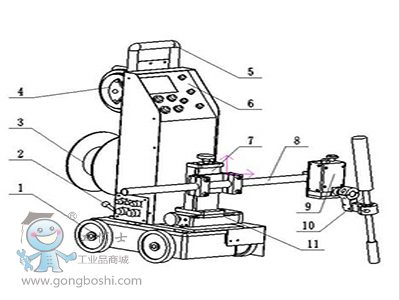

2 設備組成及特點
本焊接小車帶有擺動功能，能更大程度的適應各種寬度的焊縫，小車調節靈活，使用方便，性能可靠控制技術先進等優點，具
有如下特點：
ü 方便的人機對話功能
采用高靈敏度、高分辨率的觸摸屏，全中文菜單。所有擺動參數、焊接參數的設置、存儲、調用和修改都可以方便的在觸摸屏
上完成，直觀方便，易學易用。
ü 自動化程度高
所有程序及焊接參數都由PLC自動控制。只要設置好參數，系統會自動完成焊接的全過程。
ü 高精度的運動控制
擺動部分采用步進電機驅動，滾珠絲杠傳動，能對擺動幅度、擺動速度作高精度的控制。
ü 精巧組裝機構
焊接小車體積小巧，重量輕，立柱頂端有手提把手，能方便的進行小車整體移動。
