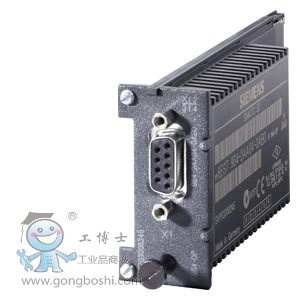

西門子IF964-DP接口模塊 6ES7964-2AA04-0AB0 用于S7-400

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

SIMATIC S7，IF964-DP接口模塊 DP主站，用于S7-400

技術數據

輸入電流
來自 CPU，*大值		150 mA; S7-400 總線的耗用電流：電壓為 24 V 時模塊不通電，僅在 DP 接口上提供此電壓。與 DP 接口相連的組件耗用電流總和高 150 mA。無電勢 5 V (P5ext) 高負載 90 mA，24 V *高負載 150 mA。
功率損失
功率損失，典型值		1 W
接口
PROFIBUS DP
導線長度
— 導線長度，*大值		1 200 m; 9.6 Kbit/s 時：大 1200 m；12 Mbit/s 時：大 100 m
1. 接口
物理組成		RS 485
電位隔離		是
功能性
● PROFIBUS DP 主站		是; 默認設置
● PROFIBUS DP 從站		是
DP 主站
● 傳輸速率，*大值		12 Mbit/s
● DP 從站數量，*大值		125; 取決于使用的 CPU
服務
— PG/OP 通訊		是
— 等距離		是
— SYNC/FREEZE		是
— 直接數據交換（橫向連接）		是
地址范圍
— 輸入端，*大值		取決于設備
— 輸出端，*大值		取決于設備
每個 DP 從站的有效數據
— 輸入端，*大值		244 byte
— 輸出端，*大值		244 byte
通訊功能
連接數量
● 全部		取決于設備
尺寸
寬度		26 mm
高度		54 mm
深度		130 mm
重量
重量，約		65 g
