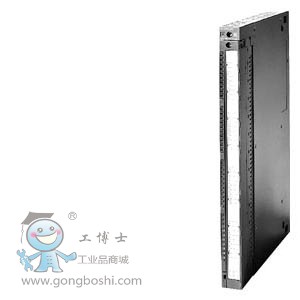

SIMATIC S7-400，SM 432模擬量輸出模塊，光隔離，8 AO，13 位分辨率，U/I
技術數據
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自電源電壓 L+，*大值 |
400 mA |
| 來自背板總線 DC 5 V，*大值 |
150 mA |
| 功率損失 |
| 功率損失，典型值 |
9 W |
| 模擬輸出 |
| 模擬輸出端數量 |
8 |
| 電壓輸出，短路保護 |
是 |
| 電壓輸出，短路電流，*大值 |
30 mA |
| 電流輸出，空載電壓，*大值 |
19 V |
| 輸出范圍，電壓 |
| ● 0 至 10 V |
是 |
| ● 1 V 至 5 V |
是 |
| ● -10 V 至 +10 V |
是 |
| 輸出范圍，電流 |
| ● 0 至 20 mA |
是 |
| ● -20 mA 至 +20 mA |
是 |
| ● 4 mA 至 20 mA |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的*小值 |
1 k |
| ● 電壓輸出端的電容負載，*大值 |
1 µF |
| ● 電流輸出端的*大值 |
500 共模電壓減小到 < 1 V 時為 600 歐姆 |
| 導線長度 |
| ● 屏蔽，*大值 |
200 m |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），*大值 |
13 bit |
| ● 轉換時間（每個通道） |
420 µs; 在 1 至 5 V 和 4 至 20 mA 范圍內 420 μs；在所有范圍內 300 μs |
| 起振時間 |
| ● 對于電阻負載 |
0.1 ms |
| ● 對于電容負載 |
3.5 ms |
| ● 對于電感負載 |
0.5 ms |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸出范圍有關，(+/-) |
0.5 %; +/-10 V，0 至 10 V，1 至 5 V |
| ● 電流，與輸出范圍有關，(+/-) |
1 %; +/-20 mA，4 至 20 mV |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸出范圍有關，(+/-) |
0.5 %; +/-10 V，0 至 10 V，1 至 5 V |
| ● 電流，與輸出范圍有關，(+/-) |
0.5 %; +/-20 mA，0 至 20 mA |
| 電位隔離 |
| 模擬輸出電位隔離 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
2120 V DC 在總線和 L+/M 之間；2120 V DC 在總線和模擬部件之間；500 V DC 在總線和位置接地之間；500 V DC 在模擬部件和 L+/M 之間；2120 V DC 在總線和位置接地之間；2120 V DC 在 L+/M 和位置接地之間 |
| 尺寸 |
| 寬度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，約 |
650 g |
