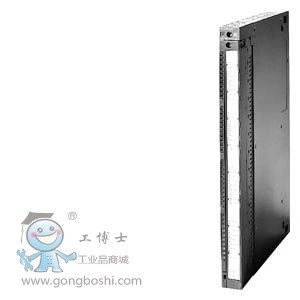

SIMATIC S7-400，模擬量輸入SM 431，非隔離16 AI，分辨率13位，+/-10V，+/-20MA，4 - 20MA，20 MS模塊升級


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V; 只在為雙線測量變換器供電時需要
● 反極性保護		是
輸入電流
來自負載電壓 L+（空載），*大值		400 mA; 在 16 個互相連接、全控制的 2 線測量變換器中
來自背板總線 DC 5 V，*大值		100 mA
功率損失
功率損失，典型值		2 W
模擬輸入
模擬輸入端數量		16
● 電壓/電流測量時		16
電壓輸入允許的輸入電壓（毀壞限制），*大值		20 V; 20 V DC 連續電壓，*大 1 s 內 DC 75 V（占空比 1：20）
電流輸入允許的輸入電流（毀壞限制），*大值		40 mA
輸入范圍
● 電壓		是
● 電流		是
● 熱電偶		否
● 電阻溫度計		否
● 電阻		否
輸入范圍（額定值），電壓
● 1 V 至 5 V		是
● 輸入電阻（1 V 至 5 V）		100 k
● -1 V 至 +1 V		是
● 輸入電阻（-1 V 至 +1 V）		10 M
● -10 V 至 +10 V		是
● 輸入電阻（-10 V 至 +10 V）		100 k
輸入范圍（額定值），電流
● -20 mA 至 +20 mA		是
● 輸入電阻（-20 mA 至 +20 mA）		50
● 4 mA 至 20 mA		是
● 輸入電阻（4 mA 至 20 mA）		50
導線長度
● 屏蔽，*大值		200 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		13 bit
● 可參數化的集成時間		是
● 基本轉換時間 (ms)		55 / 65 ms
● 積分時間 (ms)		50 / 60 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		50 / 60 Hz
傳感器
信號傳感器連接
● 用于電壓測量		是; 可能
● 對于作為四線制測量變送器時的電流測量		是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-)		0.65 %; 1 至 5 V 時 1.0 %；+/-1 V、+/-10 V 時 0.65 %
● 電流，與輸入范圍有關，(+/-)		0.65 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		0.25 %; 1 至 5 V 時 0.5 %；+/-1 V、+/-10 V 時 0.25 %
● 電流，與輸入范圍有關，(+/-)		0.25 %; +/-20 mA 時，4 至 20 mA
電位隔離
模擬輸入電位隔離
● 模擬輸入電位隔離		否
● 在通道之間		否
絕緣
絕緣測試，使用		500 V AC/707 V DC，類型測試
尺寸
寬度		25 mm
高度		290 mm
深度		210 mm
重量
重量，約		500 g
