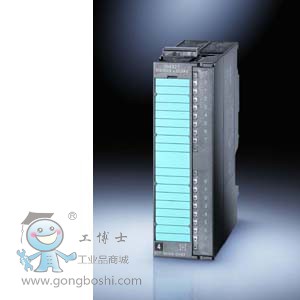

SIMATIC S7-300, 邏輯輸出 SM 332, 光隔離, 8 AO, U/I; 診斷; 分辨率 11/12位, 40針, 移除/插入 W. ACTIVE, 背板總線
技術數據
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），*大值 |
340 mA |
| 來自背板總線 DC 5 V，*大值 |
100 mA |
| 功率損失 |
| 功率損失，典型值 |
6 W |
| 模擬輸出 |
| 模擬輸出端數量 |
8 |
| 電壓輸出，短路保護 |
是 |
| 電壓輸出，短路電流，*大值 |
25 mA |
| 電流輸出，空載電壓，*大值 |
18 V |
| 輸出范圍，電壓 |
| ● 0 至 10 V |
是 |
| ● 1 V 至 5 V |
是 |
| ● -10 V 至 +10 V |
是 |
| 輸出范圍，電流 |
| ● 0 至 20 mA |
是 |
| ● -20 mA 至 +20 mA |
是 |
| ● 4 mA 至 20 mA |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的*小值 |
1 k |
| ● 電壓輸出端的電容負載，*大值 |
1 µF |
| ● 電流輸出端的*大值 |
500 |
| ● 電流輸出端的電感負載，*大值 |
10 mH |
| 導線長度 |
| ● 屏蔽，*大值 |
200 m |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），*大值 |
12 bit; ±10 V，±20 mA，4 mA 至 20 mA，1 V 至 5 V： 11 位 + 符號；0 V 至 10 V，0 mA 至 20 mA： 12 位 |
| ● 轉換時間（每個通道） |
0.8 ms |
| 起振時間 |
| ● 對于電阻負載 |
0.2 ms |
| ● 對于電容負載 |
3.3 ms |
| ● 對于電感負載 |
0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH) |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸出范圍有關，(+/-) |
0.5 % |
| ● 電流，與輸出范圍有關，(+/-) |
0.6 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸出范圍有關，(+/-) |
0.4 % |
| ● 電流，與輸出范圍有關，(+/-) |
0.5 % |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是; 可參數化 |
| 可接入替代值 |
是; 可參數化 |
| 報警 |
| ● 診斷報警 |
是; 可參數化 |
| 診斷信息 |
| ● 診斷信息可讀 |
是 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| 電位隔離 |
| 模擬輸出電位隔離 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 連接技術 |
| 需要的前置插頭 |
40 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
117 mm |
| 重量 |
| 重量，約 |
272 g |
