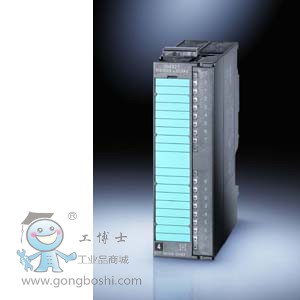

SIMATIC S7-300,模擬輸入 SM 331,電位隔離, 2 AE,Aufl. 9/12/14 位, U/I/熱電偶/電阻, 報警,診斷,1x 20極, 拉/插入 mit 激活 背板總線


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 反極性保護		是
輸入電流
來自負載電壓 L+（空載），*大值		30 mA
來自背板總線 DC 5 V，*大值		50 mA
功率損失
功率損失，典型值		1 W
模擬輸入
模擬輸入端數量		2
● 測量電阻時		1
電壓輸入允許的輸入電壓（毀壞限制），*大值		20 V; 持續電壓；*大 1 s 內 75 V（占空比 1:20）
電流輸入允許的輸入電流（毀壞限制），*大值		40 mA
輸入范圍
● 電壓		是
● 電流		是
● 熱電偶		是
● 電阻溫度計		是
● 電阻		是
輸入范圍（額定值），電壓
● 0 至 +10 V		否
● 1 V 至 5 V		是
● 輸入電阻（1 V 至 5 V）		100 k
● 1 V 至 10 V		否
● -1 V 至 +1 V		是
● 輸入電阻（-1 V 至 +1 V）		10 M
● -10 V 至 +10 V		是
● 輸入電阻（-10 V 至 +10 V）		100 k
● -2.5 V 至 +2.5 V		是
● 輸入電阻（-2.5 V 至 +2.5 V）		100 k
● -250 mV 至 +250 mV		是
● 輸入電阻（-250 mV 至 +250 mV）		10 M
● -5 V 至 +5 V		是
● 輸入電阻（-5 V 至 +5 V）		100 k
● -50 mV 至 +50 mV		否
● -500 mV 至 +500 mV		是
● 輸入電阻（-500 mV 至 +500 mV）		10 M
● -80 mV 至 +80 mV		是
● 輸入電阻（-80 mV 至 +80 mV）		10 M
輸入范圍（額定值），電流
● 0 至 20 mA		是
● 輸入電阻（0 至 20 mA）		25
● -10 mA 至 +10 mA		是
● 輸入電阻（-10 mA 至 +10 mA）		25
● -20 mA 至 +20 mA		是
● 輸入電阻（-20 mA 至 +20 mA）		25
● -3.2 mA 至 +3.2 mA		是
● 輸入電阻（-3.2 mA 至 +3.2 mA）		25
● 4 mA 至 20 mA		是
● 輸入電阻（4 mA 至 20 mA）		25
輸入范圍（額定值），熱電偶
● 類型 B		否
● 類型 E		是
● 輸入電阻（類型 E）		10 M
● 類型 J		是
● 輸入電阻（類型 J）		10 M
● 類型 K		是
● 輸入電阻（類型 K）		10 M
● 類型 L		否
● 類型 N		是
● 輸入電阻（類型 N）		10 M
● 類型 R		否
● 類型 S		否
● 類型 T		否
● 類型 U		否
● 類型 TXK/TXK(L) 符合 GOST		否
輸入范圍（額定值），電阻溫度計
● Cu 10		否
● Ni 100		是
● 輸入電阻 (Ni 100)		10 M 標準
● Ni 1000		否
● LG-Ni 1000		否
● Ni 120		否
● Ni 200		否
● Ni 500		否
● Pt 100		是
● 輸入電阻 (Pt 100)		10 k 標準
● Pt 1000		否
● Pt 200		否
● Pt 500		否
輸入范圍（額定值），電阻
● 0 至 150 歐姆		是
● 輸入電阻（0 至 150 歐姆）		10 M
● 0 至 300 歐姆		是
● 輸入電阻（0 至 300 歐姆）		10 M
● 0 至 600 歐姆		是
● 輸入電阻（0 至 600 歐姆）		10 M
● 0 至 6000 歐姆		否
熱電偶 (TC)
溫度補償
— 可參數化		是
— 內部溫度補償		是
— 使用補償盒進行的外部溫度補償		是
特性線性化
● 可參數化		是
— 對于熱電偶		類型 E、J、K、L、N
— 用于電阻溫度計		Pt100（標準范圍，氣候范圍），Ni100（標準范圍，氣候范圍）
導線長度
● 屏蔽，*大值		200 m; 80 mV 和熱電偶時為 50 m
輸入端的模擬值構成
測量原理		集成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		15 bit; 單極： 9/12/12/14 位；雙極： 9 位 + VZ/12 位 + VZ/12 位 + VZ/14 位 + VZ
● 可參數化的集成時間		是; 2,5 / 16,67 / 20 / 100 ms
● 基本轉換時間 (ms)		3 / 17 / 22 / 102 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		400 / 60 / 50 / 10 Hz
傳感器
信號傳感器連接
● 對于作為兩線制測量變送器時的電流測量		是
● 對于作為四線制測量變送器時的電流測量		是
● 對于利用兩線制接口進行的電阻測量		是
● 對于利用三線制接口進行的電阻測量		是
● 對于利用四線制接口進行的電阻測量		是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-)		1 %; ±1% (80mV)，±0.6% (250 mV 至 1000 mV)，±0.8% (2.5 V 至 10 V)
● 電流，與輸入范圍有關，(+/-)		0.7 %; 從 3.2 至 20 mA
● 電阻，與輸入范圍有關，(+/-)		0.7 %; 150、300、600 Ohm：
● 熱電阻，與輸入范圍有關，(+/-)		0.7 %; +/-0.7 % (Pt100/Ni100)；+/-0.8 % (Pt100 氣候)
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		0.6 %; ±0.6% (80 mV，2.5 V 至 10 V)；±0.4% (250 mV 至 1000 mV)
● 電流，與輸入范圍有關，(+/-)		0.5 %; 3.2 至 20 mA
● 電阻，與輸入范圍有關，(+/-)		0.5 %; 150、300、600 Ohm：
● 熱電阻，與輸入范圍有關，(+/-)		0.6 %; ±0.5% (Pt100/Ni100)，±0.6% (Pt100 氣候)
報警/診斷/狀態信息
診斷功能		是; 可參數化
報警
● 診斷報警		是
● 極限值報警		是; 可參數化，通道 0
診斷信息
● 診斷信息可讀		是
診斷顯示 LED
● 累積故障 SF（紅色）		是
電位隔離
模擬輸入電位隔離
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		DC 500 V
連接技術
需要的前置插頭		20 針
尺寸
寬度		40 mm
高度		125 mm
深度		120 mm
重量
重量，約		250 g
