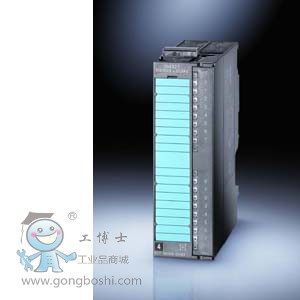

SIMATIC S7-300, 數字模塊SM 327, 光隔離,8 數字量輸入和 8 DX, 24V DC, 0.5A20 針, 8DX CHANNELWISEPROGRA


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 允許范圍，下限 (DC)		20.4 V
● 允許范圍，上限 (DC)		28.8 V
輸入電流
來自負載電壓 L+（空載），*大值		20 mA
來自背板總線 DC 5 V，*大值		60 mA
功率損失
功率損失，典型值		3 W
數字輸入
數字輸入端數量		8; 8 個固定布線，另外 8 個可單獨參數化
輸入特性符合 IEC 61131，類型 1		是
可同時控制的輸入端數量
水平安裝位置
— *高可達 60 ℃，*大值		16
垂直安裝位置
— *高可達 40 ℃，*大值		16
輸入電壓
● 輸入電壓類型		DC
● 額定值 (DC)		24 V
● 對于信號“0”		-30 至 +5V
● 對于信號“1”		+15 至 +30V
輸入電流
● 對于信號“1”，典型值		6 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 從“0”到“1”時，*小值		1.2 ms
— 從“0”到“1”時，*大值		4.8 ms
— 從“1”到“0”時，*小值		1.2 ms
— 從“1”到“0”時，*大值		4.8 ms
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m
數字輸出
數字輸出端數量		8; 單一部件作為 DE 也可以參數化
短路保護		是
● 響應閾，典型值		1 A
感應式關閉電壓的限制		L+ (-54 V)
控制數字輸入		是
輸出端的通斷能力
● 照明負載時的*大值		5 W
負載電阻范圍
● 下限		48
● 上限		4 k
輸出電壓
● 對于信號 “1”，*小值		L+ (-1.5 V)
輸出電流
● 對于信號“1”的額定值		0.5 A
● 針對信號“1”的允許范圍，*小值		5 mA
● 針對信號“1”的允許范圍，*大值		0.6 A
● 針對信號“0”的剩余電流，*大值		0.5 mA
電阻負載時的輸出延遲
● 從 “0” 到“1”，*大值		350 µs
● 從 ”1” 到“0”，*大值		500 µs
兩個輸出端并聯
● 用于增加功率		否
● 用于冗余控制負載		是; 只有同組輸出
開關頻率
● 電阻負載時的*大值		100 Hz
● 電感負載時的*大值		0.5 Hz
● 照明負載時的*大值		10 Hz
輸出端的總電流（每組）
水平安裝位置
— *高可達 40 ℃，*大值		4 A
— *高可達 60 ℃，*大值		3 A
垂直安裝位置
— *高可達 40 ℃，*大值		2 A
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m
傳感器
可連接傳感器
● 雙線傳感器		是
— 允許的閉路電流（雙線傳感器） *大值		1.5 mA
等時模式
節拍同步運行（應用程序至端口同步）		否
報警/診斷/狀態信息
報警		否
診斷功能		否
診斷顯示 LED
● 數字輸入狀態顯示（綠色）		是
● 數字輸出狀態顯示（綠色）		是
電位隔離
數字輸入電位隔離
● 在通道之間		否
● 在通道和背板總線之間		是; 光電耦合器
數字輸出電位隔離
● 在通道之間		否
● 在通道和背板總線之間		是; 光電耦合器
絕緣
絕緣測試，使用		DC 500 V
連接技術
需要的前置插頭		20 針
尺寸
寬度		40 mm
高度		125 mm
深度		120 mm
重量
重量，約		200 g
