STR系列B型電動機軟起動器（見下圖白框內）是具有多種保護功能的軟起動單元，結構為壁掛式，其主電路有九個接線端子，除R.S.T.（電源進線）U.V.W.（接三相電機）外，還有U1.V1.W1.三個外接旁路接觸器的專用端子，同時還預留有外部起動、停止、故障復位、起動完成等接口，因此非常適用于開關柜廠或集成配套商選用。STR系列B型軟起動器外接旁路接觸器后仍對電機有保護功能，所以不需另加電機保護元件。其基本接線原理圖詳見下圖，也可按STRG原理圖進行成套。

作用

◆  降低電動機的起動電流，減少配電容量，避免增容投資；
◆  減少起動應力，延長電動機及相關設備的使用壽命；
◆  平穩的起動和軟停車避免了傳統起動設備的喘振問題、水錘效應；
◆  多種起動模式及寬范圍的電流、電壓等設定，可適應多種負載情況，改善工藝；
◆  完善可靠的保護功能，更有效的保護電動機及相關設備的安全；
◆  可用于頻繁起、停的場合 。

特點

◆  起動方式：根據負載特點選擇不同的起動模式及參數設置，可*大程度的使電動機實現*佳的起動效果；
◆  高技術性能：由于采用了高性能微處理器及強大的軟件支持功能使控制電路得以簡化。無需對電路參數進行調整。即可獲得一致、準確及快速的執行速度；
◆  高可靠性：STR軟起動器所有電器元件均經過嚴格的篩選，其主控板還須經過72小時高溫循環試驗，從而保證了出廠產品的高可靠性；
◆  優化的結構：獨特緊湊的模塊化結構及上進線下出線的連接方式，非常方便用戶的集成、成套；；
◆  多重保護功能：STR軟起動器對電動機的起動和運行有多種保護功能（如過流、過載、缺相、過熱等），所以對單臺控制時無需另加電機保護電路，可降低集成或成套成本，簡化電路。
◆  鍵盤設置功能：便捷直觀的操作顯示鍵盤，可根據不同負載，對起停、運行、保護等參數進行設置、修改；模擬信號輸出：可提供4～20mA模擬輸出信號。實際功率設置：軟起動器的實際輸出功率可根據負載進行設定。

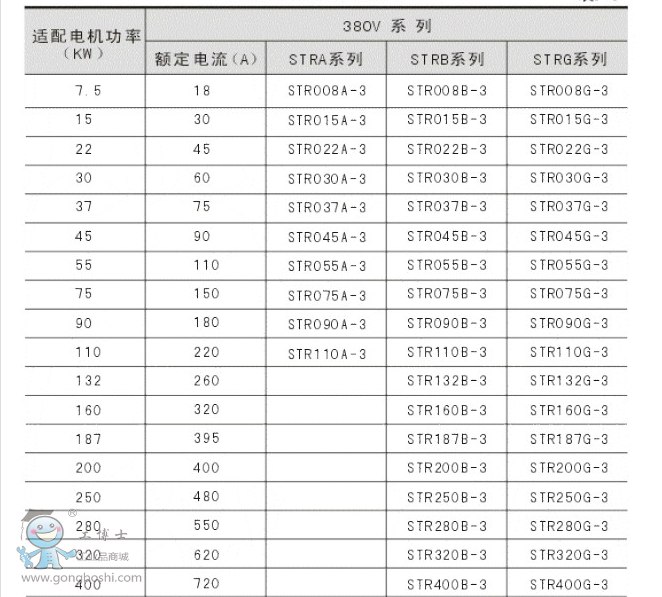

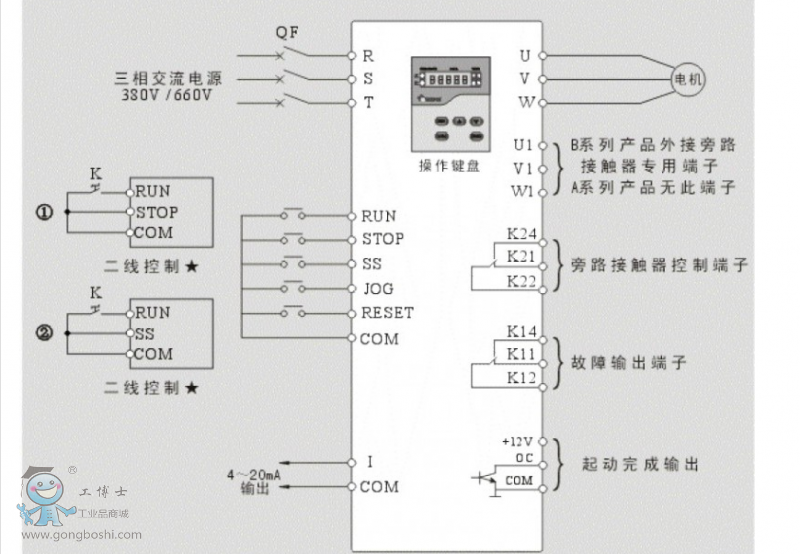

原理圖
