| 產品系列 |

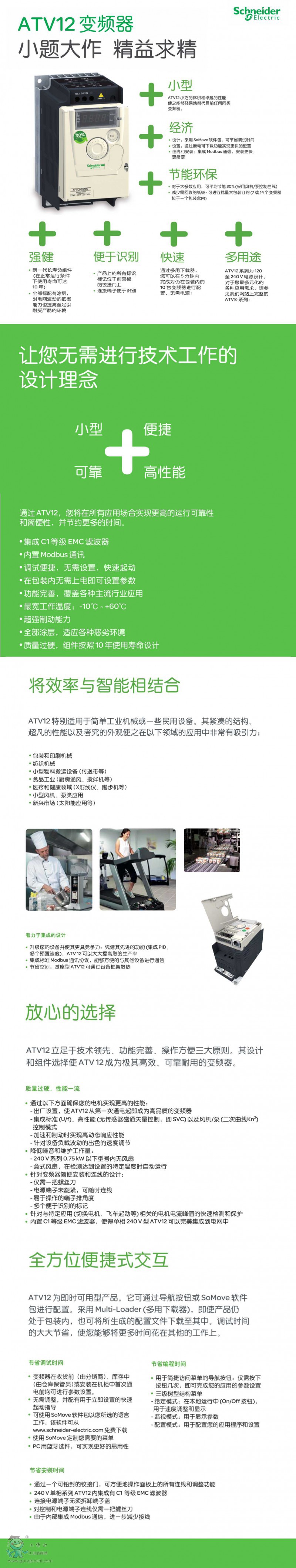

Altivar 12
|
|
| 產品類型 |
變頻器
|
|
| 產品功能 |
異步電機
|
|
| 應用領域 |
簡易機械
|
|
| 組裝方式 |
在底板上
|
|
| 組件名稱 |
ATV12
|
|
| 每套數量 |
一套1個
|
|
| EMC 濾波器 |
沒有EMC 過濾器
|
|
| 內置風扇 |
無
|
|
| 電網相數 |
3 相
|
|
| 額定電源電壓 [Us] |
200...240 V - 15...10 %
|
|
| 電動機功率 (kW) |
1.5 kW
|
|
| 電機功率 |
2 hp
|
|
| 通訊協議 |
Modbus
|
|
| 線路電流 |
11.1 A 200 V
9.3 A 240 V |
|
| 速度范圍 |
1...20
|
|
| 瞬時過轉矩 |
150...170 % 額定電機轉矩取決于驅動器的額定值和電機類型
|
|
| 異步電機控制配置文件 |
壓頻比(V/f)
無傳感器的通量矢量控制 二次電壓/頻率比 |
|
| IP 保護等級 |
IP20 上部不帶盲板
|
|
| 噪音級別 |
0 dB
|
| 供電頻率 |
50/60 Hz +/- 5 %
|
|
| 端口類型 |
1 RJ45 Modbus 前面板
|
|
| 物理接口 |
2線制RS485 Modbus
|
|
| 傳輸幀 |
RTU Modbus
|
|
| 傳輸率 |
4800 bit/s
9600 bit/s 19200 bit/s 38400 bit/s |
|
| 地址數 |
1...247 Modbus
|
|
| 通訊服務 |
讀保持寄存器 (03) 29字
寫單寄存器（06） 29字 寫多寄存器 （16） 27字 讀/寫多個寄存器 (23) 4/4字 讀設備標識 (43) |
|
| 預期線路Isc |
<= 5 kA
|
|
| 連續輸出電流 |
7.5 A 4 kHz
|
|
| *大瞬變電流 |
11.2 A 60 s
|
|
| 變頻器輸出頻率 |
0.5...400 Hz
|
|
| 額定開關頻率 |
4 kHz
|
|
| 開關頻率 |
2...16 kHz 可調
4...16 kHz 帶降額因素 |
|
| 制動力矩 |
達到70%的電機轉矩 不帶制動電阻器
|
|
| 電機滑差補償 |
出廠預置
可調 |
|
| 輸出電壓 |
200...240 V 3 相
|
|
| 電氣連接 |
端子 5.5 mm² AWG 10 L1, L2, L3, U, V, W, PA, PC
|
|
| 緊固力矩 |
1.2 N.m
|
|
| 隔離 |
電源與控制之間的電路
|
|
| 電源 |
內部電源 用于參考電位計 5 V 直流 4.75...5.25 V 10 mA 過載和短路保護
內部電源 用于邏輯輸入 24 V 直流 20.4...28.8 V 100 mA 過載和短路保護 |
|
| 模擬量輸入數量 |
1
|
|
| 模擬量輸入類型 |
可配置的電壓 AI1 0...10 V 30 kOhm
可配置的電壓 AI1 0...5 V 30 kOhm 可配置電流 AI1 0...20 mA 250 |
|
| 離散量輸入數量 |
4
|
|
| 數字量輸入類型 |
可編程 LI1...LI4 24 V 18...30 V
|
|
| 離散量輸入邏輯 |
負邏輯 (漏) > 16 V < 10 V 3.5 kOhm
正邏輯(源) 0...< 5 V > 11 V |
|
| 采樣期間 |
< 20 ms +/- 1 ms 邏輯輸入
< 10 ms 模擬量輸入 |
|
| 線性度誤差 |
‘+/- 0.3 % *大值 模擬量輸入
|
|
| 模擬量輸出數量 |
1
|
|
| 模擬量輸出 型號 |
軟件-可配置電壓 AO1 0...10 V 470 8 位
軟件-可配置電流 AO1 0...20 mA 800 8 位 |
|
| 離散量輸出數量 |
2
|
|
| 輸出型式 |
邏輯輸出 LO+, LO-
繼電器輸出保護 R1A, R1B, R1C 1 C/O |
|
| *小開關電流 [Imin] |
5 mA 24 V DC 邏輯繼電器
|
|
| *大開關電流 |
2 A 250 V AC 感性負載 cos phi = 0.4 L/R = 7 ms 邏輯繼電器
2 A 30 V DC 感性負載 cos phi = 0.4 L/R = 7 ms 邏輯繼電器 3 A 250 V AC 阻性（負載） cos phi = 1 L/R = 0 ms 邏輯繼電器 4 A 30 V DC 阻性（負載） cos phi = 1 L/R = 0 ms 邏輯繼電器 |
|
| 加速和減速傾斜 |
S
從 0 至 999.9 s 線性 U |
|
| 制動至停止 |
采用直流注入 0.1...30 s
|
|
| 保護類型 |
防止三相輸入相損失
電機熱保護通過驅動連續計算I²T 線路電源過壓 總線供電欠壓 輸出相線和接地之間的過流 過熱保護 電機各相線之間短路 |
|
| 頻率分辨率 |
0.1 Hz 顯示單元
A/D 轉換器, 10 位 模擬量輸入 |
|
| 時間常量 |
20 ms +/- 1 ms 用于型號更改
|
|
| 標識 |
CE
|
|
| 操作位置 |
垂直方向 +/- 10°
|
|
| 高度 |
143 mm
|
|
| 寬度 |
105 mm
|
|
| 深度 |
98.2 mm
|
|
| 產品重量 |
1 kg
|
|
| 離散與過程制造 |
Commercial equipment : mixer
Commercial equipment : other application Textile : ironing |
|
| 功率范圍 |
1.1...2 kW 在 200...240 V 3 相
|
|
| 馬達啟動器類型 |
變頻器
|
| 電磁兼容性 |
免于傳導干擾 級別 3 EN/IEC 61000-4-6
浪涌放電抗干擾 級別 3 EN/IEC 61000-4-5 電壓下降與斷路抑制測試 EN/IEC 61000-4-11 抗快速瞬變 級別 4 EN/IEC 61000-4-4 靜電放電抗干擾 級別 3 EN/IEC 61000-4-2 射頻電磁場輻射抗擾度試驗 級別 3 EN/IEC 61000-4-3 |
|
| 電磁輻射 |
電磁輻射 環境1分類C2 EN/IEC 61800-3 2...16 kHz 屏蔽電纜
傳導發射 附加的EMC濾波器 環境1類C1 EN/IEC 61800-3 4...12 kHz 屏蔽電纜 <= 5 m 傳導發射 附加的EMC濾波器 環境1分類C2 EN/IEC 61800-3 4...12 kHz 屏蔽電纜 <= 20 m 傳導發射 附加的EMC濾波器 環境2分類C3 EN/IEC 61800-3 4...12 kHz 屏蔽電纜 <= 20 m |
|
| 產品認證 |
NOM
CSA GOST UL C-Tick |
|
| 抗振動 |
1 gn EN/IEC 60068-2-6 13...200 Hz
波峰至波峰 1.5 mm EN/IEC 60068-2-6 3...13 Hz 驅動器未裝在DIN對稱導軌上 |
|
| 抗沖擊 |
15 gn EN/IEC 60068-2-27 11 ms
|
|
| 相對濕度 |
5...95 % 無冷凝 IEC 60068-2-3
5...95 % 無滴水 IEC 60068-2-3 |
|
| 貯存環境溫度 |
-25...70 °C
|
|
| 環境溫度 |
-10...40 °C 取下變頻器頂部的保護蓋
40...60 °C 電流降額 2.2 %/ °C |
|
| *高工作海拔 |
> 1000...3000 m 電流降額 1%/100m
<= 1000 m 無降容 |
| 產品類型 |
非綠色產品認證標志 (Green Premium) 產品
|
|
| RoHS法規（日期代碼：YYWW） |
符合 自從 0901 - Schneider Electric declaration of conformity Schneider Electric declaration of conformity
|
|
| REACh法規 |
有毒有害物質含量均在REACH超過規定的限量要求 - Go to CaP for more details Go to CaP for more details
|
| 階段 |
18 個月
|
