產品類型

變頻器

應用領域

過程應用

產品名

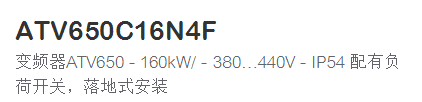

ATV650

變量

帶斷開開關

產品功能

異步電機

同步電機

安裝類型

落地式安裝

EMC 濾波器

集成的 EN/IEC 61800-3 C3分類

IP 保護等級

IP54 IEC 61800-5-1

IP54 IEC 60529

冷卻方式

強制通風

供電頻率

50...60 Hz - 5...5 %

網絡相數

3 相

額定電源電壓 [Us]

380...440 V - 15...10 %

電動機功率 (kW)

160 kW 標準負載

132 kW 重載

電機功率

250 hp 標準負載

200 hp 重載

線路電流

277 A 400 V 標準負載

232 A 400 V 重載

291 A 380 V 標準負載

244 A 380 V 重載

預期線路Isc

50 kA

視在功率

192 kVA 440 V 標準負載

161 kVA 440 V 重載

連續輸出電流

302 A 2.5 kHz 標準負載

250 A 2.5 kHz 重載

*大瞬變電流

332.2 A 60 s 標準負載

375 A 60 s 重載

異步電機控制配置文件

標準恒轉矩

優化轉矩模式

標準變轉矩

同步電機控制配置模式

永磁同步電機

輸出頻率

0.0001...0.5 kHz

額定開關頻率

2.5 kHz

開關頻率

2...8 kHz 可調

2.5...8 kHz 帶降額因素

安全功能

STO(安全扭矩中斷) SIL 3

離散量輸入邏輯

16個預置速度

通訊協議

Modbus 串行

以太網

Modbus TCP

選項卡

通訊模塊 Profibus DP V1 卡槽A

通訊模塊 Profinet 卡槽A

通訊模塊 DeviceNet 卡槽A

通訊模塊 Modbus TCP/EtherNet/IP 卡槽A

通訊模塊 CANopen 雛菊鏈 RJ45 卡槽A

通訊模塊 CANopen SUB-D 9 卡槽A

通訊模塊 CANopen 螺釘端子排 卡槽A

數字和輸入I/O擴展模塊 卡槽A/卡槽B

繼電器輸出擴展模塊 卡槽A/卡槽B

通訊模塊 Ethernet IP/Modbus TCP/MD-Link 卡槽A
