費希爾Fisher MICRO-FLAT 微小流量閥內件-艾默生EMERSON
幾十年來,艾默生的嚴苛工況應用團隊一直在為全球客戶提供 Fisher® 嚴苛工況應用控制閥解決方案。 無論是電力、碳?xì)、化工行業還是紙漿和造紙行業的嚴苛工況應用,艾默生的技術專家都為這些應用提供了可靠的解決方案來解決氣動噪聲、汽蝕、解析以及微粒腐蝕問題。
汽蝕控制閥芯結構設計用于消除或盡量減少汽蝕應用的不良影響。我們擁有面向汽蝕工況的各種閥內件,具體選擇何種方案取決于相關的過程液體。所有汽蝕控制閥內件均經過專門設計,可分多級降低給定應用中的總壓力,從而實現*大流通效率和*長的閥內件壽命。
清潔工況是指流體中 不存在 會積聚阻塞閥內件流量通道顆粒 的工況。
Fisher®Micro-Flat氣蝕閥內件僅用于向下流動的應用,用于控制出現氣蝕的位置,以便將閥內件損壞降至*低。Micro-Flat氣蝕閥內件主要具有保護閥座的設計,可以在氣蝕環境中*大程度地延長閥座壽命。
典型應用:
|
碳?xì)洌贺氁叶、循環氣體分離罐、過濾分離器、真空塔底部、酸性污水液位控制
|
|
電力:再熱器減溫器噴霧、蒸汽鼓
|

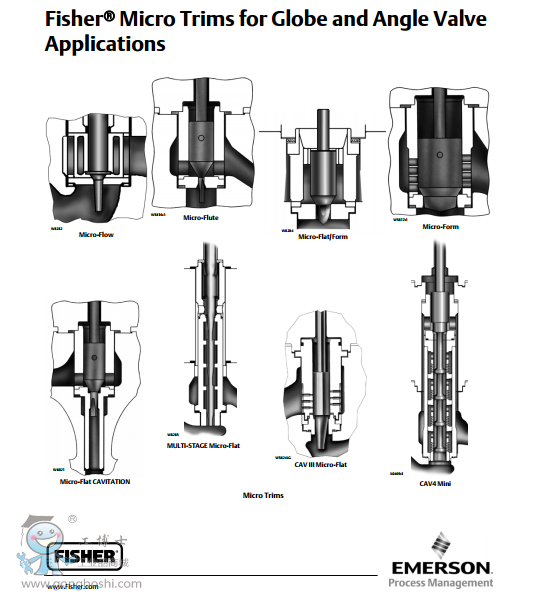

Fisher micro閥內件基本應用分為以下兩類:“標準工況應用”和“嚴酷工況應用”。
標準工況應用Micro閥內件
閥內件特性由閥芯決定?梢酝ㄟ^閥芯對流量特性進行控制。
(A)— Micro-Flow —超低流量控制。線性流量特征。閥內件特性由閥芯決定,閥口導向氣體和液體應用。
(B)— Micro-Flute —低流量控制。消除Micro-Flow和Micro-Form閥內件之間的間隙。等百分比流量特性。閥內件特性由閥芯決定,閥口導向。氣體和液體應用。
(C)— Micro-Form —可在各種閥門類型中使用的等百特性的閥芯。
(D)— Micro-Flat/Form —應用于需要高可調比 (>200:1) 的氣體或液體一般工況。
嚴酷工況微型閥內件
氣蝕隔離閥內件—控制閥門中出現氣蝕的位置以將閥內件損壞減至*低。不能防止氣蝕的形成。
氣蝕消除閥內件—閥內件設計可消除氣蝕影響。
(E)— Micro-Flat 氣蝕閥內件-氣蝕隔離閥內件。低 Cv,僅供在角閥中使用。不建議在直通閥中使用。 (F)— Multi-Stage Micro-Flat —在通用閥桿上閥芯/閥籠有一系列的斜面設計。高 P 和 Cv降至約 0.01。這是一個在液體中使用的 氣蝕消除閥內件。并不適用于氣體工況。 (G)— CAV III Micro-Flat —閥籠導向的 氣蝕消除閥內件。此閥內件在 CAV III 多級閥內件基礎上添加了Micro-Flat閥芯,可以在低流量下提供分級的性能。CAV III 分級氣蝕控制可以低至 Cv= 0.05。
