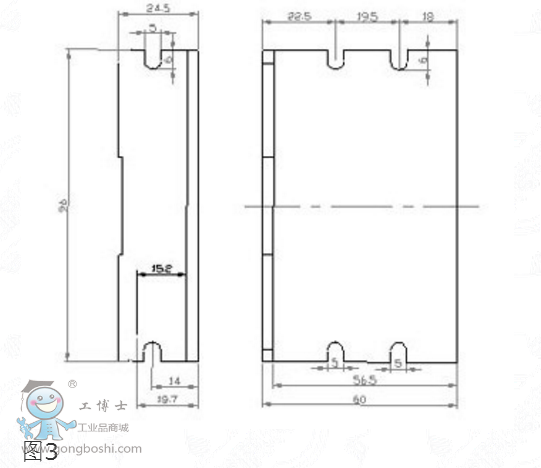

產品型號：DM542型驅動器

DM542型細分型兩相混合式步進電機驅動器，采用直流18～50V供電，適合驅動電壓18V～50V，電流小于4.0A外徑42～86毫米的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制，電機的轉矩波動很小，低速運行很平穩，幾乎沒有振動和噪音。高速時力矩也大大高于其它二相驅動器，定位精度高。廣泛適用于雕刻機、數控機床、包裝機械等分辯率要求較高的設備上。

一、概述

DM542型細分型兩相混合式步進電機驅動器，采用直流18～50V供電，適合驅動電壓18V～50V，電流小于4.0A外徑42～86毫米的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制，電機的轉矩波動很小，低速運行很平穩，幾乎沒有振動和噪音。高速時力矩也大大高于其它二相驅動器，定位精度高。廣泛適用于雕刻機、數控機床、包裝機械等分辯率要求較高的設備上。



主要特點

1  平均電流控制，兩相正弦電流驅動輸出

2  直流24～50V供電

3  光電隔離信號輸入/輸出

4  有過壓、欠壓、過流、相間短路保護功能

5  十五檔細分和自動半流功能

6  八檔輸出相電流設置

7  具有脫機命令輸人端子

8  電機的扭矩與它的轉速有關，而與電機每轉的步數無關

9  高啟動轉速

10.高速力矩大



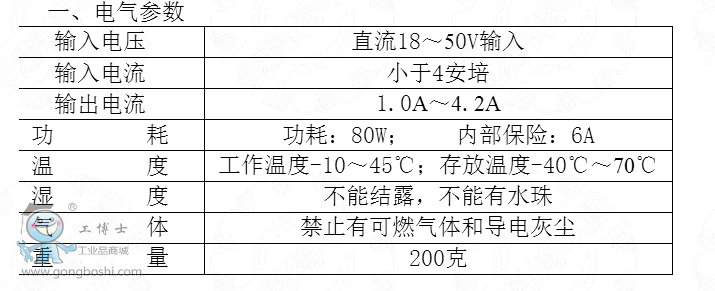

二、控制信號接口

    圖1是驅動器的接線原理圖

1、控制信號定義

PLS/CW+：   步進脈沖信號輸入正端或正向步進脈沖信號輸入正端

PLS/CW-：   步進脈沖信號輸入負端或正向步進脈沖信號輸入負端

DIR/CCW+： 步進方向信號輸入正端或反向步進脈沖信號輸入正端

DIR/CCW-： 步進方向信號輸入負端或反向步進脈沖信號輸入負端

ENA+：   脫機使能復位信號輸入正端

ENA-：   脫機使能復位信號輸入負端

脫機使能信號有效時復位驅動器故障，禁止任何有效的脈沖，驅動器的輸出功率元件被關閉，電機無保持扭矩。

2、控制方式選擇

撥碼開關SW4位可設置成兩種控制方式：

當設置成“OFF”時，為有半流功能。

當設置成“ON”時，為無半流功能。



3、設置輸出相電流

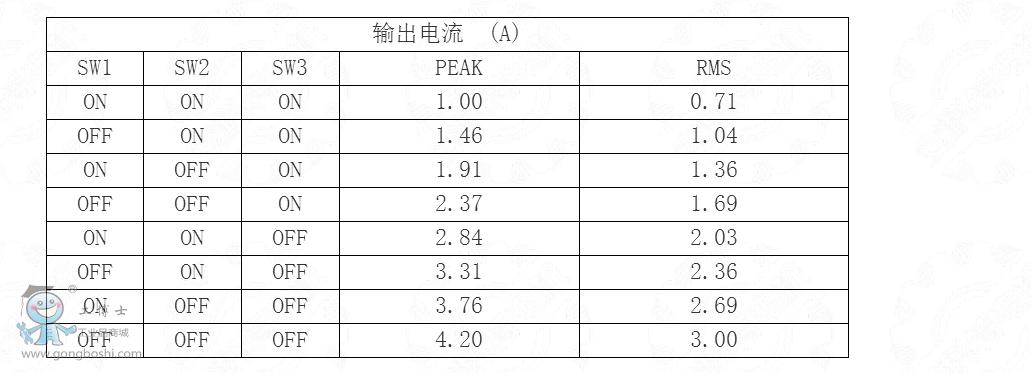

為了驅動不同扭矩的步進電機，用戶可以通過驅動器面板上的撥碼開關SW1、SW2、SW3位來設置驅動器的輸出相電流（有效值）單位安培，各開關位置對應的輸出電流，不同型號驅動器所對應的輸出電流值不同。具體見表2。

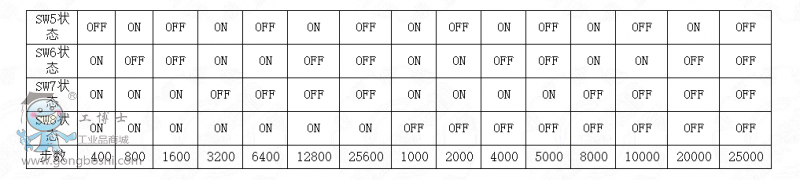

4、半流功能

半流功能是指無步進脈沖500ms后，驅動器輸出電流自動降為額定輸出電流的70%，用來防止電機發熱。



四、功率接口

1、+V、GND：連接驅動器電源

+V：直流電源正級，電源電壓直流16～50V。*大電流是5A。

GND：直流電源負級。

2、A+  A-  B+  B-：連接兩相混合式步進電機

    驅動器和兩相混合式步進電機的連接采用四線制，電機繞組有并聯和串聯接法，并聯接法，高速性能好，但驅動器電流大(為電機繞組電流的1.73倍) ，

串聯接法時驅動器電流等于電機繞組電流。

七、驅動器接線

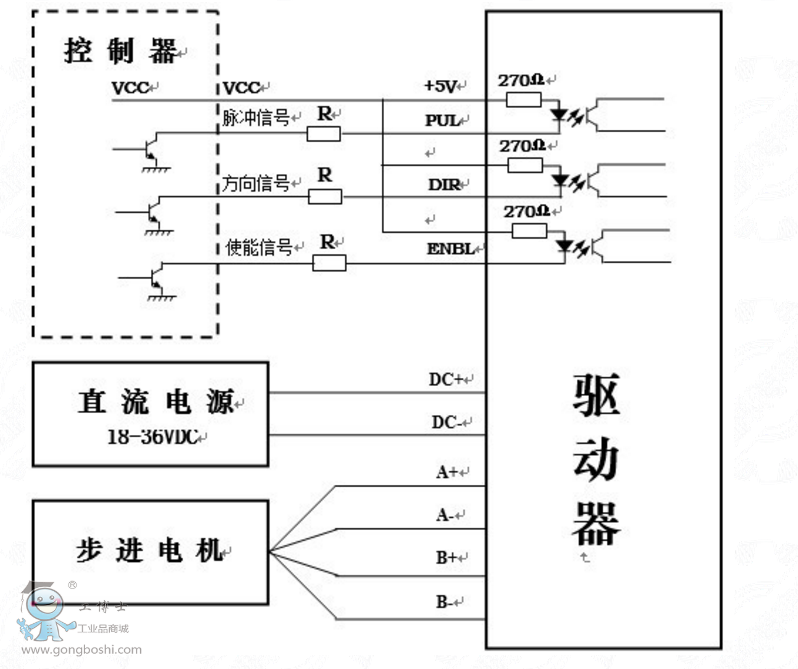

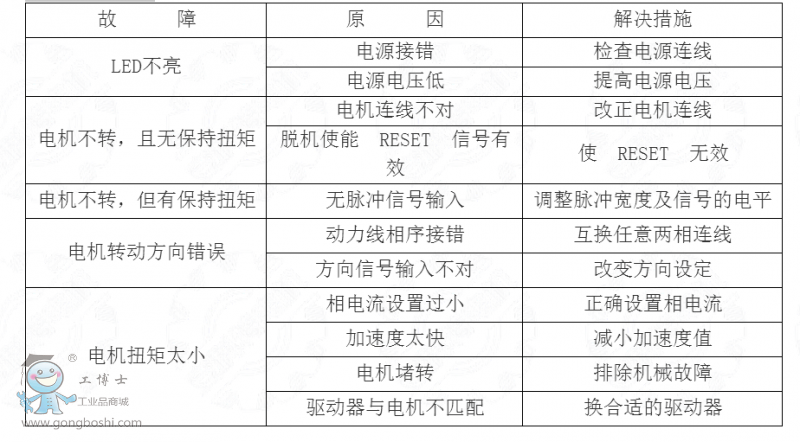

  一個完整的步進電機控制系統應含有步進驅動器、直流電源以及控制器（脈沖源）。以下為典型系統接線圖：
