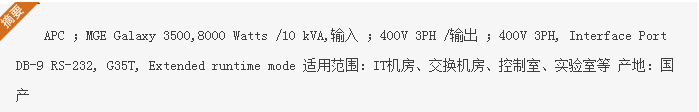

APCUPS電源G35T10KH1B4S

輸出

輸出功率容量8000 瓦數 / 10 kVA

*大可配置功率8000 瓦數 / 10 kVA

額定輸出電壓400V 3PH

輸出電壓可調范圍可配置用于 380、400 或 415 V 3 相額定輸出電壓

滿負載效率95.7%

輸出電壓失真低于 5%

輸出頻率(與主頻率同步)47 - 53 Hz（50 Hz 標稱值）

其它輸出電壓380, 415

波峰因數無限的

拓樸雙轉換聯機

波形類型正弦波

輸出連接

(1) Hard Wire 4-wire (3PH + G)

(1) Hard Wire 5-wire (3PH + N + G)

(1) Screw Terminals

輸出電壓容差+/-1% static and +/- 5% at 100% load step

輸出電壓 THD< 2% for 0 to 100% linear load and < 5% for full non linear load

過載工作10 minutes @ 125% and 60 seconds @ 150%

半負載效率95.2%

旁路內置維修旁路, 內置靜態旁路

輸入

額定輸入電壓400V 3PH

輸入頻率40 - 70 Hz（自動感測）

輸入端子類型

Hard Wire 5-wire (3PH + N + G)

工作電壓范圍304 - 477V

可調整的輸入電壓范圍340 - 460 (400V)V

其他輸入電壓380, 415

*大輸入電流14A

輸入斷路器容量16.0 A

輸入總諧波失真Less than 5% for full load

所需輸入保護類型3-pole breaker

電池與運行時間

電池型號免維護密封鉛酸電池(懸浮電解液)：防漏

預裝電池1

可用電池模塊插槽3

典型充電時間5 小時

RBC 數量1

電池電壓放電結束+/-154 V

電池工作效率94.10%

放電結束時*大電池電流109

過載工作10 minutes @ 125% and 60 seconds @ 150%

可選用電池MGE Galaxy 3500 10kVA 400V with 1 Battery Module Expandable to 4, Start-up 5X8

Curve Part Number(s)

A G35T10KH1B4S

B G35T10KH1B4S

+ (1)SYBT4

C G35T10KH1B4S

+ (2)SYBT4

D G35T10KH1B4S

+ (3)SYBT4

E G35T10KH1B4S

+ (1)G35TBXR6B6

估計的運行時間是在典型的環境條件下且沒有電力輸入并采用 PF = 0.8 的均衡輸出情況下，基于電池供應商的數據得出的。

通訊與管理

接口端口DB-9 RS-232, G35T

預裝 SmartSlot 卡AP9631

控制面板多功能液晶顯示器狀態管理控制臺。

有聲報警電池供電報警，低電報警

緊急關斷是

物理指標

高1491.00 mm

寬523.00 mm

深838.00 mm

凈重351.00 KG

運輸重量382.00 KG

運輸高度1643.00 mm

運輸寬度650.00 mm

運輸長度1062.00 mm

環境

工作環境0 - 40 °C

工作相對濕度0 - 95%

操作高度0-999.9米

存儲溫度-15 - 45 °C

存儲相對濕度0 - 95%

存儲高度0-15000米

聽覺噪音距設備表面 1 m 處51.30 dBA

在線運行發散熱量1583.00 BTU/hr

保護等級IP 51

相符性

管理機構認證CE, EN 50091-2, EN/IEC 62040-3, EN/IEC 62040-1-1, IEC 61000-3-2, IEC 61000-3-3, ISO 14001, ISO 9001, VFI-SS-111

標準質保1 年維修或更換服務

可持續提供狀態

**UPS帶50%額定容量負載放電至關機后，重新充電到90%電池容量所需時間 。

MGE Galaxy 3500 性能與優勢

可用性

雙電源輸入將 UPS 連接到兩個獨立的電源中，增加了可靠性。

熱插拔電池在更換電池的整個過程中，確保干凈、不間斷電源以保護設備

具有并行能力通過同時使用多個不間斷電源來提高總的電源容量。

高級電特性優異的功率調節功能，通過IGBT整流器可實現非常低的諧波失真，輸入功率因數校正，以及高的電源效率

頻率和電壓調整可以在不使用電池的情況下修正較差的頻率和電壓條件，從而提供更高的可用性。

自動內部旁路在UPS電源出現過載或故障的情況下向所連接的負載提供公用電源。

兼容發電機使用發電機電源時，確保干凈、不間斷電源以保護設備

可服務性

前面維護簡化安裝和UPS維護，同時*大限度地減少對于空間的需求。

用戶可更換的空氣過濾器能夠迅速方便地更換空氣過濾器。

不用工具更換電池可迅速便捷地更換電池

多級服務利用可選的服務包和單獨的服務組件，構建的服務允許您選擇希望 APC 為您提供的服務。

7x24 電源技術支持我們經驗豐富的技術支持工程師可以回答您的問題，在您需要時讓您知道可以從何處獲得幫助，從而使您高枕無憂。

易管理性

內置Web/SNMP管理能通過 Web 瀏覽器實現全功能管理，并可通過標準的網絡管理系統 （NMS）實現全面管理。

環境監測防止設備因各種環境威脅因素而發生故障。

LCD 圖形表示文本和模擬圖顯示了操作模式、系統參數和報警。

有聲報警提供改變市電和UPS電源條件的通知

總體擁有成本

輸入功率因數校正通過使用小型發電機和電線連接,使安裝費用*少

卓越足跡由于 UPS 占地空間小，因此可*大限度地利用配電室的寶貴地板空間

溫度補償電池充電根據實際的電池溫度調整充電電壓延長電池壽命
