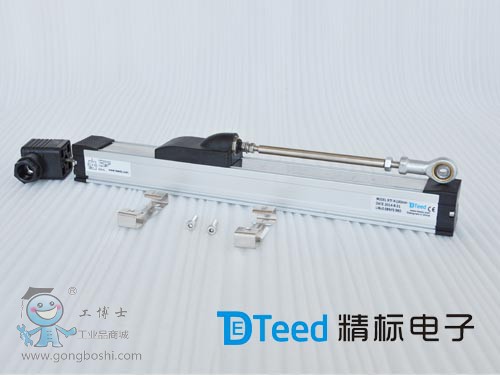

通用KTF滑塊導電塑膠膜系列，有效行程75mm～3500mm，兩端均有4mm緩沖行程，精度0.15%～0.04%FS。外殼表面陽極處理，防腐蝕；內置導電塑料測量單元，無溫漂，壽命長；具有自動電氣接地功能。密封等級為IP54（向下安裝時為IP57），DIN430650標準插頭插座，可以適用在大多數通用場合，特別是長度方向受到限制，對中較困難的場合；拉桿配合球頭具有10mm自動校正功能，允許極限運動速度為10m/s。
KTF滑塊系列參數表（表一）
|
公稱行程規格 |
mm |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
|||||||||||
|
電阻行程(A.E) |
mm |
75.5 |
101 |
126 |
151 |
176.5 |
201.5 |
226.5 |
252 |
277 |
302 |
327.5 |
352.5 |
|||||||||||
|
機械行程(M.T) |
mm |
82.5 |
108 |
133 |
158 |
183.5 |
208.5 |
233.5 |
259 |
284 |
309 |
334.5 |
359.5 |
|||||||||||
|
相對線性精度(FS) |
±% |
0.15 |
0.08 |
0.05 |
||||||||||||||||||||
|
電阻值±10% |
KΩ |
5 |
||||||||||||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
||||||||||||||||||||||
|
重復性精度 |
mm |
0.01 |
||||||||||||||||||||||
|
*大工作速度 |
m/s |
10 |
||||||||||||||||||||||
|
建議輸出環電流 |
μA |
1 |
||||||||||||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
||||||||||||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
||||||||||||||||||||||
|

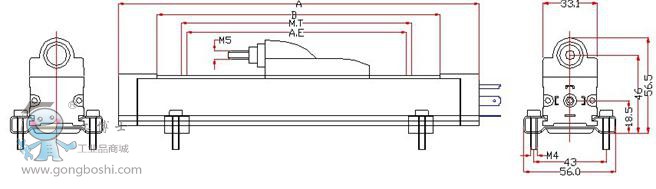

尺寸A |
mm |
192 |
217 |
243 |
268 |
293 |
319 |
344 |
370 |
395 |
421 |
446 |
471 |
|||||||||||
|
重量(不含配件) |
g |
143 |
164.5 |
186 |
207.5 |
229 |
250 |
271.5 |
293 |
314.5 |
336 |
357.5 |
380 |
|||||||||||
KTF滑塊系列參數表（表二）
|
公稱行程規格 |
mm |
375 |
400 |
425 |
450 |
475 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|||||||||||
|
電阻行程(A.E) |
mm |
377.5 |
403 |
428 |
453 |
478.5 |
503.5 |
553.5 |
604 |
654 |
704.5 |
754.5 |
805 |
|||||||||||
|
機械行程(M.T) |
mm |
384.5 |
410 |
435 |
460 |
485.5 |
510.5 |
560.5 |
611 |
661 |
711.5 |
761.5 |
812 |
|||||||||||
|
相對線性精度(FS) |
±% |
0.05 |
0.04 |
|||||||||||||||||||||
|
電阻值±10% |
KΩ |
5 |
10 |
|||||||||||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
||||||||||||||||||||||
|
重復性精度 |
mm |
0.01 |
||||||||||||||||||||||
|
*大工作速度 |
m/s |
10 |
||||||||||||||||||||||
|
建議輸出環電流 |
μA |
10 |
||||||||||||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
||||||||||||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
||||||||||||||||||||||
|
尺寸A |
mm |
496 |
522 |
547 |
572 |
598 |
623 |
674 |
724 |
774 |
825 |
875 |
926 |
|||||||||||
|
重量(不含配件) |
g |
401 |
423 |
445 |
467 |
489 |
511 |
533.5 |
556 |
578.5 |
601 |
623.5 |
646 |
|||||||||||
KTF滑塊系列參數表（表三）
|
公稱行程規格 |
mm |
850 |
900 |
950 |
1000 |
1150 |
1250 |
1350 |
1500 |
1600 |
1800 |
2000 |
2250 |
2500 |
||||||||||||
|
電阻行程(A.E) |
mm |
855 |
905.5 |
955.5 |
1006 |
1158 |
1259 |
1360 |
1511 |
1612 |
1813 |
2013 |
2264 |
2514 |
||||||||||||
|
機械行程(M.T) |
mm |
862 |
912.5 |
962.5 |
1013 |
1165 |
1266 |
1367 |
1518 |
1619 |
1820 |
2020 |
2271 |
2521 |
||||||||||||
|
相對線性精度(FS) |
±% |
0.04 |
||||||||||||||||||||||||
|
電阻值±10% |
KΩ |
10 |
20 |
|||||||||||||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
||||||||||||||||||||||||
|
重復性精度 |
mm |
0.01 |
||||||||||||||||||||||||
|
*大工作速度 |
m/s |
10 |
||||||||||||||||||||||||
|
建議輸出環電流 |
μA |
10 |
||||||||||||||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
||||||||||||||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
||||||||||||||||||||||||
|
尺寸A |
mm |
974 |
1054 |
1077 |
1128 |
1280 |
1381 |
1483 |
1734 |
1935 |
2135 |
2386 |
2636 |
|||||||||||||
|
重量(不含配件) |
g |
668.5 |
691 |
713.5 |
736 |
759 |
782.5 |
806.5 |
831 |
856 |
882 |
908 |
935 |
|||||||||||||
