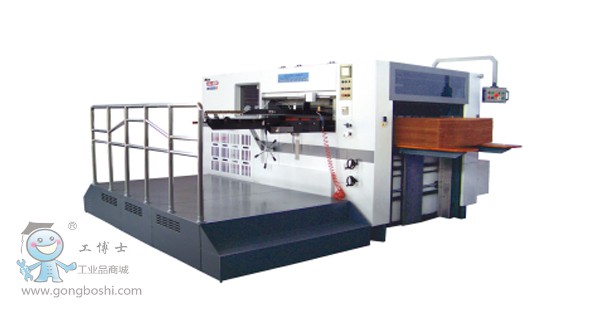

海賀勝利SL-1620MD 半自動瓦楞紙模切機
產品介紹
SL-1620MD 半自動瓦楞紙平壓平模切機是我公司根據行業實際情況開發的產品，是瓦楞紙板包裝過程中的關鍵設備。該機采用了高精度間歇分度機構、進口氣動離合器、手動調壓、專利鎖版等先進機構。給紙采用手續紙直接送入，模切采用平壓平模切方式，收紙采用自動紙堆升降臺，實現給紙平穩，定位精確，模切壓力穩定，收紙方便整齊。整機采用微機程序控制，實現整機運行過程的自動化，且安全設施齊全可靠，采用人機界面實時顯示機器工作狀況、各種故障及其排除故障的方法，充分實現了人機交流。
產品參數
|
產品參數
|
1620×1200
|
*小輸紙尺寸
|
600×500
|
|
*大模切尺寸
|
1610×1190
|
模切精度
|
±0.5
|
|
*大模切壓力（T）
|
250
|
*高模切速度（sheet/h）
|
3500
|
|
適用紙張范圍
|
1~8 mm瓦楞紙（包括彩裱） |
|
總功率（KW）
|
18.5
|
總重量（T）
|
23
|
|
外形尺寸(L×W×H) (mm)
|
4800×4700×2385 |
關鍵配件
1、給紙部
◆給紙升降臺，便于碼紙，降低勞動強度
◆獨立式預碼紙機構，提高工作效率
◆除塵槍，用來隨時清理前規及側規處的灰塵、紙屑
2、模切部
◆手動調壓裝置
◆采用日本日光公司專利卡板技術裝版調版更快、更方便，二次裝版快速準確
◆采用進口電氣開關檢測鎖版狀況，確保工作安全可靠
◆QT60樹脂砂工藝球墨鑄鐵的左右墻板及上下平臺
◆主傳動箱內潤滑油自動冷卻潤滑系統
◆航空超硬陽極氧化鋁合金牙排及精密定位結構
◆全進口高強雙節距牙排鏈條
◆200度精密間歇分割器
◆進口三排傳動鏈條
◆分割器分割角度200+160剪刀式模切
◆意大利宇意氣動離合器剎車裝置
◆自動鎖版裝置
◆手盤車機構
◆牙排定位微調機構
◆主電機SIEMENS，15 Kw
◆鎖版電機：臺灣
◆油泵電機0.4Kw
3、收紙部
◆自動排（靠）齊裝置
◆氣動取樣機構
◆防回紙光電檢測開關，防止收紙臺堆紙過高和紙張上卷
◆收紙電機0.75Kw
4、電氣及氣路、油路部
◆整機23個安全檢測點，全部通過PLC檢測
◆日本OMRON PLC
◆日本富士真彩5.7英寸人機界面
◆日本歐姆龍電子凸輪、編碼器及檢測開關
◆SMC電磁閥
◆進口自動給油泵浦，強制潤滑系統
◆SMC氣路系統
