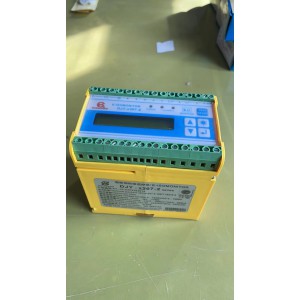

型號　

DJY-10S、DJY-1S、DJY-2S、DJY-3S、DJY-1S-1、DJY-K-1、DJR系列、DJY-Z207系列

一般數據

適用范圍 未接地的電網，比如直流電網及帶控制或不帶控制整流電網、交流單相及三相電網

連接方式 用螺栓固定連接在外罩接線端子上

安裝位置 任意

防護等級(根據DIN40050) IP50

抗電強度

(根據VDE0413部分8/02.84) 3000VAC/50Hz(相對饋電電路的輸入電路和測量電路)

指示顯示 內裝式發光二極管鏈(0...150KΩ)

功能測試按鍵 內裝

報警信號指示燈 有(LED)

測量范圍

電網額定電壓Un 660VDC/400VAC . 50Hz

設定值調節范圍Rset 10...150KΩ

內部電阻Rl 160KΩ

測試電壓Um ±15V

誤差范圍(有關調整值在20℃±20%和Us-20%+10%) ＜5%

允許的電網電容量 ≤1. 5. 10μF(通過基準頻率的設定與之匹配)

輸入電路

輸入電壓Us 220VAC(選擇AC/110V、380V請在訂貨時提出)

工作電壓范圍 0.8Us...1.1Us

額定頻率 50Hz

允許的頻率范圍 47.5Hz...63Hz

額定功率 約3VA

輸出電路

輸出接點 1對繼電器轉換觸點(一常開/常閉)

觸點額定電壓 250VAC / 300VDC

持續負載電流 3A AC / DC

*大吸合電流 12A AC / DC

cosφ=0.4 4A AC

環境條件

允許的貯藏溫度 -20℃...+70℃

允許的工作溫度 -5℃...+55℃

持續負載電流允許的溫度

要求(根據DIN40040) 級別 F

外形及重量

外形尺寸(長×寬×高) 100×70×115mm

重量 約1.5kg
