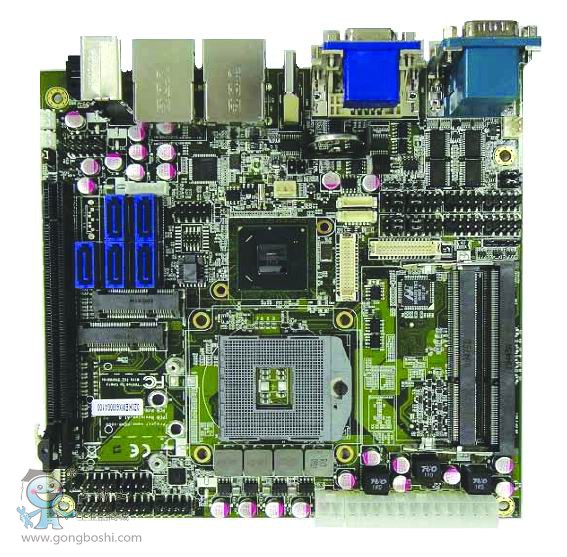

集智達 嵌入式主板 MiNi-ITX主板 ITX-8990
Intel® Core™ i7/i5 處理器 和 QM67 Express 芯片組
主要特點
- 2nd Generation Intel® Core™ i7/i5 處理器
- Intel® QM67 Express 芯片組
- 支持VGA, DVI-D, HDMI, 2x 24-bit 雙通道LVDS
- 2x 雙通道DDR3 SO-DIMM 插槽, *大支持 8 GB
- 1x PCIe x16插槽, 1x Compact Flash 插槽
- 5x SATA, 2x USB 3.0, 8x USB 2.0,2x GbE
- 6x COM 口,4x DI/DO
- 看門狗計時器, 硬件監視器
|
CPU
|
2代Intel® Core™ i7/i5 處理器 |
|
芯片組
|
Intel® QM67 Express 芯片組 |
|
內存
|
2x DDR3 1066/1333 SO-DIMM 插槽,*大支持8GB |
|
BIOS
|
AMI PnP BIOS/iAMT 7.0 |
|
顯示
|
1x HDMI
1x DVI-D
2x 24-bit雙通道LVDS
1x VGA (DB15)
|
|
音頻
|
板載Realtek ALC888 高清音頻解碼
后面板支持一個音頻接口，用于Line-Out, Line-In 和 Mic-In后面板支持一個S/PDIF 接口，用于S/PDIF out
前面板支持一個2x5-pins pitch 2.54mm 音頻接口一個板載 2Watts 音頻緩沖器
2個pitch 2.0mm晶圓連接器用于左右揚聲器
|
|
LAN
|
2x RJ-45, 千兆網
板載Intel GbE PHY 82579 and 82574 GbE 控制器
|
|
電源接口
|
一個24-pins 標準 ATX 電源接口用于電源輸入
一個4-pins ATX 電源接口用于 CPU, 核心電源
+12V & GND input
支持AT/ATX
|
|
擴展
|
2個 Mini-PCIe 槽
只支持 Mini-PCIe Spec, 1.2版本
一個1x 6-pins pitch 1.25mm 晶圓連接器用于 2G/3G SIM卡
支持模塊
支持一個 PCIe x 16 槽
|
|
ACPI
|
ACPI 3.0b |
|
看門狗
|
監視器1-255 step |
|
硬件監視器
|
操作電壓, CPU 溫度和風扇速度 |
|
尺寸
|
Mini-ITX (170 x 170 mm) |
|
環境
|
操作溫度: 0ºC - 60ºC
存儲溫度.: -10ºC - 85ºC
濕度: 0% - 90%
|
|
認證
|
CE, FCC Class A |
