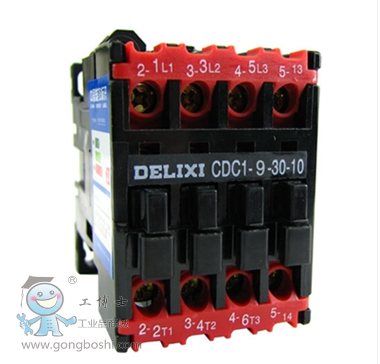

CDC1系列交流接觸器適用范圍







CDC1系列交流接觸器主要適用于交流50HZ,額定工作電壓至1000A，在AC-3使用類別下額定工作電壓為380V時額定工作電流至475A的電路中，供遠距離接通和分斷電路或頻繁起動和控制交流電動機，并可與適當的熱過載繼電器組成電磁啟動器，以保護可能發(fā)生過載的電路。







正常工作條件及安裝條件







1.安裝地點的海拔高度不超過2000米



2.周圍空氣溫度上限值不超過+40攝氏度，下限值不低于-5攝氏度



3.安裝地點的空氣相對濕度在*高溫度為+40攝氏度時不超過50%，在較低溫度下可以有較高的相對濕度，*濕月的月平均*低溫度不超過+20攝氏度，該月的平均*大相對濕度不超過90%，由于溫度變化發(fā)生在產品上的凝露情況必須采取措施



4.與垂直面的安裝傾斜不超過22.5



5.污染等級為3級



6.在無顯著搖動、沖擊和震動的地方







結構特征







CJX1交流接觸器為雙斷點觸頭的直動式結構，動作機構靈活，手動檢查方便，結構緊湊。觸頭、磁系統(tǒng)采用封閉結構，粉塵不宜進入，提高使用壽命。接線端均為有效防護罩覆蓋，使用安全可靠。安裝可用螺釘緊固，CDC1-9~38的接觸器也可用標準35mm的導軌安裝固定，裝卸迅速方便
