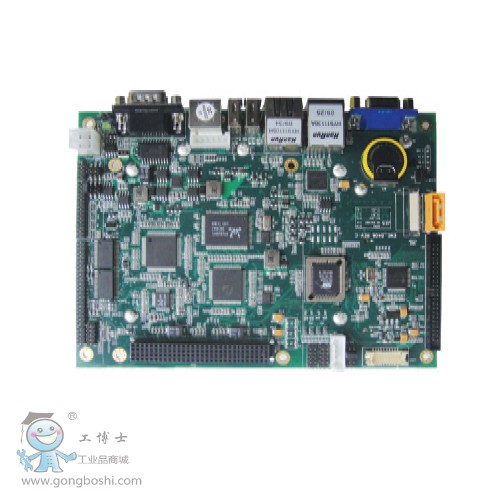

集智達工控機 嵌入式主板 PC/104主板 SBC-4706

1個10/100/1000Mbps速率自偵測以太網口，采用Realtek RTL8111C網絡芯片

1個10/100Mbps速率自偵測以太網口，采用Realtek RTL8100CL網絡芯片

 SDVO 排針顯示輸出,連接 SDVO顯示模塊

 DF13-20Pin 1.27mm 間距 18/24Bit 單通道 LVDS 輸出

 6個USB 2.0/1.1,支持系統引導

AN     1個10/100/1000Mbps速率自偵測以太網口，采用Realtek RTL8111C網絡芯片

           1個10/100Mbps速率自偵測以太網口，采用Realtek RTL8100CL網絡芯片

顯示     SDVO 排針顯示輸出,連接 SDVO顯示模塊

           DF13-20Pin 1.27mm 間距 18/24Bit 單通道 LVDS 輸出

USB     6個USB 2.0/1.1,支持系統引導

Supper I/O

SMSC3116Supper I/O芯片

COM1-COM4支持9線制RS232,其中COM2支持跳線可選擇RS232/RS422/RS485

COM5-COM6支持3線制RS232

1個ECP/SPP模式LPT

PS/2Mouse&Keyboard,并聯1個6Pin wafer Pinheader

6BitGPIO

存儲    1個標準SATA接口,并聯1個FPC SATA接口

          1個44PIN IDE接口,并聯1個CompactFlash Scoket

擴展總線

          PERICOM PI7C9X112SL PCI Express-to-PCIReversible Bridge

          PC/104 PLUS 32Bit PCI Bus插槽,可以支持 3個獨立 INT的 PCI設備

Audio  Intel® High Definition Audio,Realtek ALC833codec support 5.1 channel

BIOS    8MB位 AMI BIOS,支持開機 LOGO定制

蜂鳴器  蜂鳴器

電源    DC +12V@3A輸入,AT/ATX電源輸入跳線可選

尺寸    165 x 115mm

BACK I/0 Port

         1個 DB9 COM1 Port

         1個 PS/2 Keyboard/Mouse Port

         2個直立 USB2.0/1.1 Port

         1個 10/100M Base_T RJ45 With state LED

         1個 10/100/1000M Base_T RJ45 With state LED
