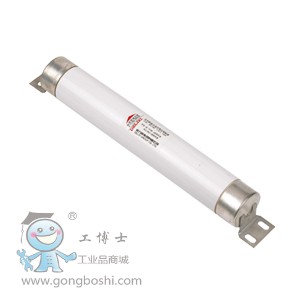

本產品適用于戶內交流 50Hz ，額定電壓 12kV 的系統，可與其他開關電器如負荷開關、真空接觸器配合使用，作為電力變壓器及其它電力設備短路、過載的保護元件，又是高壓開關柜、環網柜、高/低壓預裝式變電站必備的配套產品。

委試號 075407

IEC 282-1/GB 15166.2

采用插入式結構，將熔斷件插入底座，具有更換方便的優點。
撞擊器并聯于由純銀片制成的熔體，與經化學處理過的高純度石英砂一起密封于熔管內；熔管采用耐高溫的高強度氧化鋁瓷制成。
在線路發生故障時，熔體熔化，在熔體出現電弧瞬間，撞擊器的高電阻金屬絲與熔體并聯立即熔斷，撞擊器迅速彈出，推動連鎖電器觸頭，自動切換電路或發出熔斷訊號。
本高壓熔斷器具有限流特性好、動作快、不誤動作等優點。

電流規格

A

0.5、3.15、6.3、10、16、20、25、31.5、40、50、63、71、80、100、125、160、200

額定電壓

KV

12、7.2

額定頻率

HZ

50

開斷能力

KA

31.5
