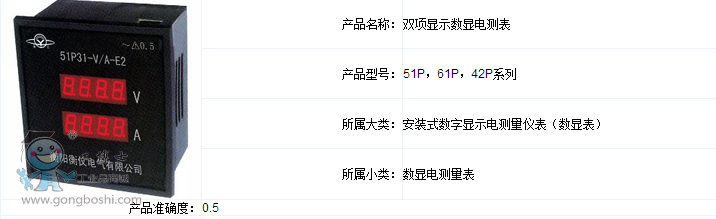

雙項顯示數顯電測表
衡陽衡儀電氣有限公司研制的數顯電測量表是對輸入信號采樣，經電路轉換及計算，并送顯示器直接顯示的儀表。
數顯電測量表是一款普通經濟型儀表，主要用于對電網中電流、電壓、功率、功率因數、頻率等電參數進行測量和顯示，用戶不能隨意更改量程和電流互感器、電壓互感器的變比。
雙項顯示數顯電測表選型表
|
產品名稱
|
產品型號
|
準確度等級指數
|
|
交流電流表和電壓表
|
51P31-V/A-E2
|
0.5
|
|
61P31-V/A-E2
|
|
42P31-V/A-E2
|
|
交流電壓表和頻率表
|
51P41-V/Hz-E2
|
|
61P41-V/Hz-E2
|
|
42P41-V/Hz-E2
|
|
數顯表外形及開孔尺寸 尺寸為毫米
|
|
外形代號
|
外形尺寸
長×寬×厚
|
開孔尺寸
長×寬
|
|
16
|
160×80×130
|
152×75
|
|
42
|
120×120×95
|
111×111
|
|
46
|
120×60×130
|
115×55
|
|
51
|
96×96×80
|
90×90
|
|
56
|
96×48×110
|
91×45
|
|
6
|
80×80×85
|
75×75
|
|
61
|
72×72×80
|
66×66
|
|
81
|
48×48×112
|
44×44
|
|
常用數顯表優選規格
|
|
|
|
名 稱
|
單 位
|
量 限
|
備 注
|
|
直流電流表
|
mA
|
2、20、200、500
|
直接接入
|
|
A
|
2、10
|
|
20、100、200、500
|
外附定值分流器
(60、75、100）mv
|
|
kA
|
1、1.5、2、3、4、5、6、7、5、10、
|
|
直流電壓表
|
V
|
2、20、200、500
|
直接接入
|
|
kV
|
1、2
|
外附定值電阻器
|
|
交流電流表
|
A
|
1、2、5、10
|
直接接入
|
|
5、10、20、50、100、200、500
|
經電流互感器接入
次級電流為5A或1A
|
|
kA
|
1、2、5、10
|
|
交流電壓表
|
V
|
50、100、200、500
|
直接接入
|
|
kV
|
1、3、6、10、15、35、110、220、330、500
|
經電壓互感器接入
次級電壓為100V
|
|
常用數顯表測量范圍
|
|
|
|
|
|
|
規 格
|
備 注
|
|
|
名 稱
|
電流
|
電壓
|
測量范圍
|
|
|
直流電流表
|
0.5 mA～10 A
|
|
|
10A以上外接定值分流器
|
|
|
直流電壓表
|
|
5 V～600 V
|
|
600V以上外接定值電阻器
|
|
|
交流電流表
|
0.5 A～10 A
|
|
|
10A以上外接電流互感器
|
|
|
交流電壓表
|
|
5 V～600 V
|
|
600V以上外接電壓互感器
|
|
|
頻率表
|
|
100 V、220 V、380 V
|
10Hz～100Hz
100Hz～1000Hz
1000Hz～10000Hz
|
|
|
| |
| |
|
功率因素表
|
5 A或1 A
|
0.5～1～0.5
|
|
|
|
功率表
|
|
|
