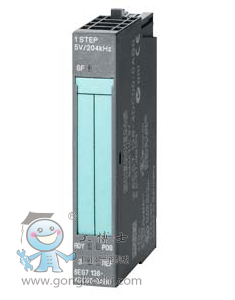

SIMATIC DP, ELECTRONIC MODULE FOR ET 200S, 1 STEP 5V/204KHZ FOR POSITIONING STEPPER MOTOR 15MM WIDE, SINGLE CHANNEL, +/-5V INTERF. FOR POWER SECTION |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），普通 |
40 mA |
| 來自背板總線 DC 3.3 V，*大值 |
10 mA |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 數字輸入 |
| 數字輸入端數量 |
2 |
| 功能 |
參照凸輪、脈沖禁止、外部停止、限位開關 |
| 重復頻率，*大值 |
100 Hz |
| 輸入特性符合 IEC 61131，類型 2 |
是 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 至 +5 V ( -15 % / + +20 %) |
| ● 對于信號“1” |
+11 至 +30V |
| 輸入電流 |
| ● 對于信號“0”，*大值（允許的閉路電流） |
2 mA |
| ● 對于信號“1”，典型值 |
9 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，*大值 |
4 ms |
| — 從“1”到“0”時，*大值 |
4 ms |
| 導線長度 |
| ● 屏蔽，*大值 |
1 000 m |
| ● 未屏蔽，*大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| 報警/診斷/狀態信息 |
| 診斷顯示 LED |
| ● 說明 |
1 個綠色 LED，用于 “定位任務就緒”狀態顯示 |
| ● 定位模式 POS（綠色） |
是 |
| ● 累積故障 SF（紅色） |
是 |
| ● 數字輸入狀態顯示（綠色） |
是 |
| 集成功能 |
| 步進控制 |
| ● 步進電機通道數量 |
1 |
| ● 導線長度，*大值 |
100 m; 成對扭轉和屏蔽 |
| ● 步進電機連接 |
脈沖（脈沖、非脈沖）和方向（DIR、非 DIR）的差動電壓符合 RS422 |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
81 mm |
| 深度 |
52 mm |
| 重量 |
| 重量，約 |
40 g |
