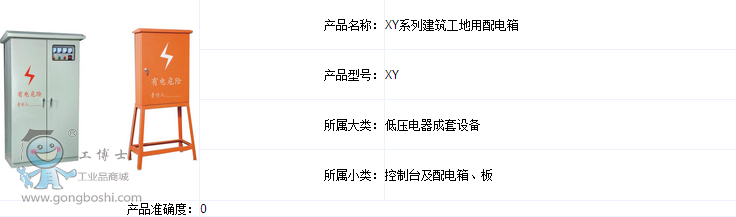

XY系列建筑工地用配電箱主要用于戶外露天場所，交流50Hｚ、額定電壓500Ｖ、額定電流630Ａ以下，建筑企業在建設過程中臨時用電之用。可作為動力配電、分配電、照明、控制、計量用。具有漏電、過載、短路保護功能。本配電箱具有布局設計緊湊合理、電路配置安全可靠、性能好、經久耐用等優點.根據建筑施工現場安全用電需要研制生產的安全型系列建筑工地用成套設備具有防雨、操作安全方便、易維護等特點.。
    本產品符合以下標準：GB7251《低壓成套開關設備和控制設備》。

主要技術參數

額定工作頻率：50Hz
額定工作電壓：220V、380V
額定絕緣電壓：500V
額定工作電流：630A
防護等級：IP43

結構特點

箱體體積小、強度高、移動方便、防雨、防塵、防腐性能好,使用周期長。

一級柜(總配電柜)、二級箱(分配電箱)、三級箱(開關箱)中塑殼斷路器的上下接口勻采用絕緣護套，防止帶電部分明露。整體提高了配電箱的防護性。

不同級別的配電箱內配置的漏電保護器的動作電流按規定分別定值，一級柜內漏電保護器的動作電流整定為150 mＡ—300mＡ，二級箱內漏電保護器的動作電流整定為≤50mＡ或≤75mA,三級箱內漏電保護器的動作電流整定為≤30mＡ。

箱內設有專門的零地端子排及可靠的接地栓，適用于單相三線、三相五線制線路中使用。箱底設有進出線孔及壓線卡，便于安裝使用。

配電箱采用外觀新穎的302型門鎖，鑰匙可以通用,便于維護管理。

使用注意事項

配電箱（柜）應由由持有電工證的電工接線及操作。

箱內的線路配置不得改動。

工作零、保護零必須正確連接。箱內漏電斷路器的漏電、過載、短路保護特性均已在出廠前整定好，在使用過程中不可調節。至少每半個月在合閘通電狀態下，按動試驗按鈕檢查漏電保護性能是否正常。

嚴禁在使用中，帶負荷分合隔離開關、插撥插頭。
