產品概況

CBE公司四個系列的液壓力矩扳手，用戶可根據需要進行選擇

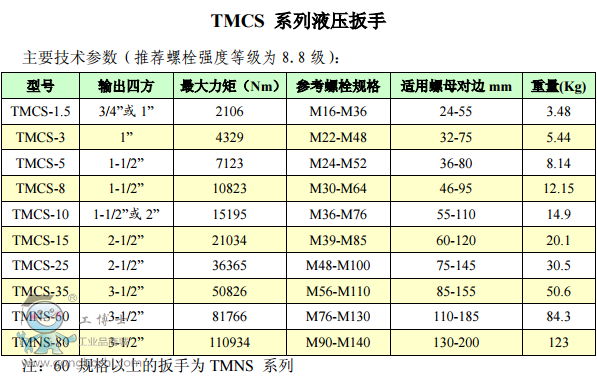

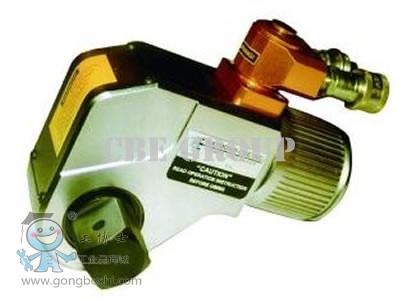

TMCS系列驅動棒式液壓扳手（注：60規格以上的扳手為TMNS系列）

通用型，四方驅動頭，合金鋼本體，結實耐用；

一、 系統組成

完整的扳手系統大體由扳手體、液壓泵：

驅動棒式液壓扳手（TMCS和TMNS系列）

液壓扳手： 一臺或多臺。

   （說明：各系列扳手均含一個驅動棒、一個標準反力支撐）。

液 壓 泵： 至少一臺（包含30英尺油管、接頭、液壓油等）。

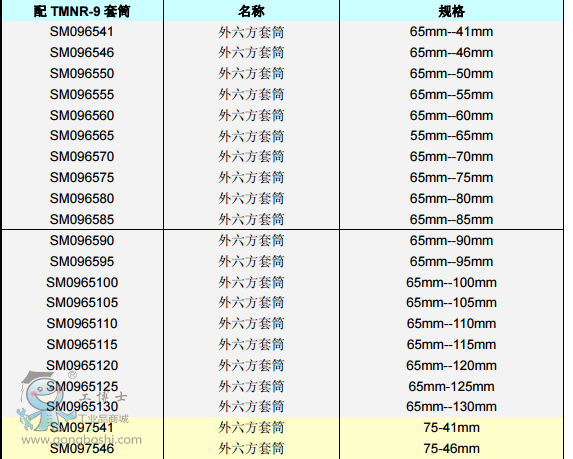

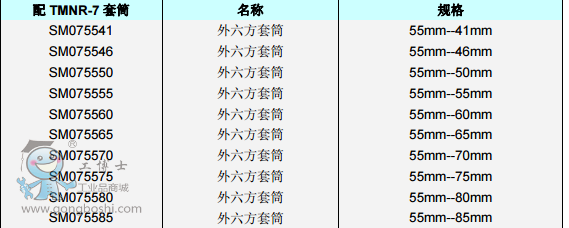

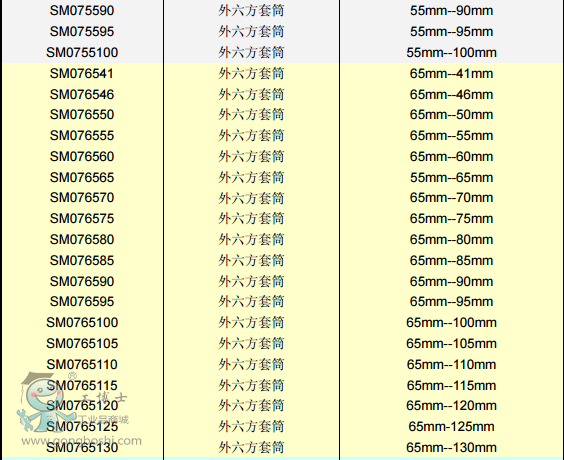

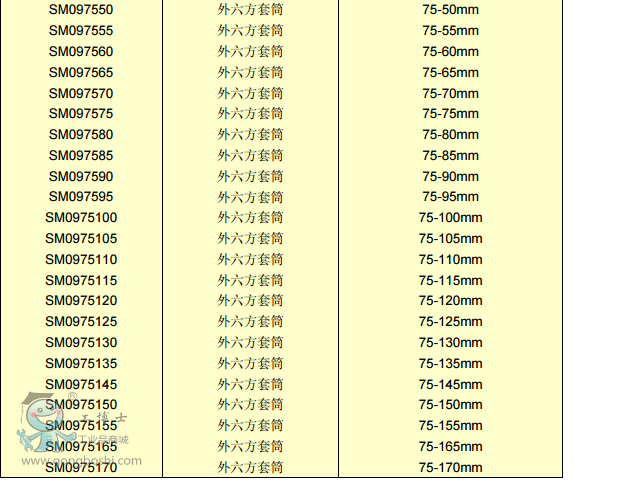

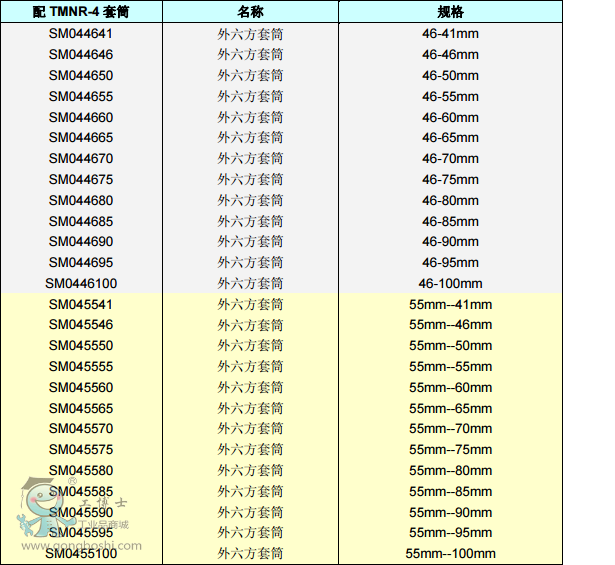

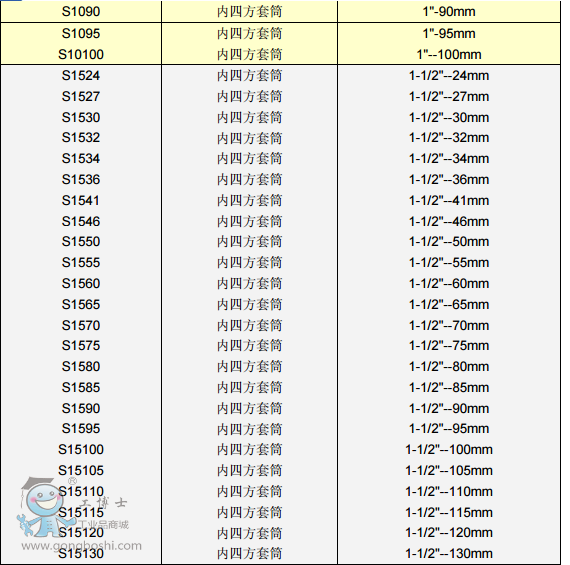

套    筒： 根據工況及螺栓規格選擇，也可為用戶特制。

可 選 件： 為特殊工況設計，可根據需要選擇或提供現場數據特制。

TMCS系列扳手可選附件：反力支撐加長桿。

裝配示意圖：

A、整套扳手連接示意圖：

（一臺一配置）

二、產品特點

1)     工作壓力級：10,000PSI(700bar)，符合國際ANSI B30標準。

2)     扭矩范圍覆蓋2,00-110934 N.m，力矩精度±3%。

3)     采用四方驅動棒，可配置各種高強度套筒。其中，TMCS-10型采用1-1/2”或2”兩種規格的四方輸出，較之同扭矩等級的其他品牌扳手具有更高的強度，杜絕了此類扳手驅動棒易斷損的發生；

4)     一體快速接頭系統，可360º旋轉，方便現場使用。

5)     整體式拉桿結構，壽命是分體式的5倍，并可徹底防止拉桿斷裂導致擠碎柱塞的現象發生。

6)     扳手配有專利導方手柄DBRH(Drive Bar Rotating Handle)，既可方便地找正安裝扳手，又可作為提把便于扳手的移位。

7)     反作用支撐腳360º連續可調，適合現場各種工況，由于采用后置按鈕釋放/鎖定結構，使反作用腳的調整更加方便快捷。

8)     可選的360º加長反作用桿，可以擴大反作用腳的生根范圍，是專為發電廠高、中壓汽機缸蓋螺栓的特殊現場情況設計的。

9)     原裝工程塑料扳手存儲箱，確保扳手存放安全。
