產品簡介：

       MD系列工頻機三進三出UPS是采用全球*先進的DSP數字化控制技術。高速微處理器（MCU）、可編程邏輯器件（CPLD）、第六代低損耗大功率IGBT和靜態開關扛鼎演繹了數字時代的經典傳奇，容量之大、可靠性之高、性能之穩定均居國際超一流水平。

應用范圍:

       MD系列工頻機三進三出UPS全面突破了模擬電路時代的技術瓶頸，數字化控制技術與高精度SMD技術保證其100%適應各種電網環境，單機容量從10KVA到80KVA，廣泛應用于電信、銀行、證券、交通、電力、工業等行業。

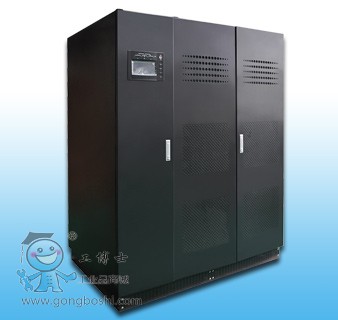

產品展示：

產品性能：

全數字化控制技術

◆ 先進的數字電路系統超穩定運行
       MD系列工頻機三進三出UPS突破了UPS行業的技術瓶頸，以先進的數字電路系統替代了傳統的模擬電路，實現了非凡的創新。在數字電路模式下，高速微控制器和可編程邏輯器件對電路控制、參數設定和運行管理更加**，自檢和自偵測功能更加強大。全程采樣技術不僅有利于對電路板上的所有獨立電路連接進行自檢和故障分析，更能經數碼變換為極度純正和穩定的正弦波電壓，確保系統超穩定運行。
◆ 電池智能化管理，耐用省心
       MD系列導入了先進的智能化電池管理系統，可根據用戶電池配置自動調整電池的充電電流參數，并根據供電環境對電池進行均充浮充轉換、溫度補償充電和放電管理。此外，MD系列還可通過監控界面對電池運行狀態進行偵測管理，確保電池高效運行。智能化電池管理系統不僅減少了管理員的負擔，更能延長電池使用壽命達55%以上。
◆ 智能偵測系統全程守護
       該系統的微處理器不間斷地對所有的電源狀態、斷路器狀態、熔斷器狀態和所有的電路工作狀態進行在線偵測。出現故障時，偵測系統會即時報警通知管理員，同步啟動UPS全面保護功能。
◆ 并聯冗余
       采用全數字化控制技術，實現多臺UPS并聯冗余功能。

先進的日程管理軟件

       UPS自帶日程管理軟件，用戶可自我編程實行靈活的定時開/關機、電池充放電和均浮充等功能，讓用戶更方便地使用和管理UPS。
       高精度SMD技術
       MD系列改變了傳統的插入式電路處理工藝，全部采用高精度SMD技術，既省空間，又徹底消除傳統UPS電路中的腳刺，便于提高集成電路的安全運行，同時提高可靠性和運行精度。
       采用4層電路板設計和高精度SMD元件完全清除了由芯片自身產生的各種高頻信號對其他芯片的干擾，從而讓各個芯片模塊能夠不受干擾的正常工作，抗干擾性大為改善。
       MD系列全面采用SMD技術，耐高溫、準確度高、濾波性能極好，整機性能更加穩定，更牢固耐用，使用壽命增加了80%。
       第六代IGBT逆變技術
       IGBT良好的高速開關特性，具有高電壓和大電流的工作特性，采用電壓型驅動，只需要很小的控制功率；第六代IGBT具有更低的飽和壓降，逆變器的工作效率更高，溫升低，可靠性更高。

超清晰界面信息處理技術

◆ 具有語音報警功能。
◆ 人性化的大屏幕LCD中英文顯示，流程圖運行狀態直觀顯示，智能圖標的觸摸按鈕，表格式的數據資料、事件記錄顯示，中英文可選菜單操作。
◆ 直觀的LED狀態指示：工作流程式狀態指示，一目了然。

環保節能關鍵性技術

       經科學的生命周期評價, MD系列采用了抗老化性能優異的觸摸屏面板和經氟碳工藝處理的機箱外觀，環保耐用，歷久如新 ；采用可拆解式模塊化設計，易維護并高度節約資源；采用新型軸承風扇,散熱性能優異，高度節能；采用無環流控制電路，節電性能良好；采用綠色整流和逆變技術，為用戶提供清潔的能源；采用先進的數字電路及高精度貼片技術，整機壽命同比延長了80%。

其他性能優點

◆ 優越的負載特性
       完全滿足從0到100%負載的躍變，而無需切換到旁路，并保護輸出穩定可靠。
◆ 完善的保護功能
       具有優異的輸入輸出過欠壓保護、輸入浪涌保護、電池過充過放保護、輸出過載短路保護、溫度過高保護等多種系統保護和報警功能。
◆ 高性能的動態特性
       采用瞬時控制方式和有效值等多種反饋控制，實現了高動態調節，減小輸出電壓失真度。
◆ 可選的輸入諧波濾波器
       有效抑制輸入的諧波污染，提高UPS的輸入功率因數，減小輸入的諧波電流。
◆ 可選的電池巡檢模塊
       可對單個的參數進行測量，并在顯示板上顯示出來。如有電池故障立即報警，通知管理員。
◆ 個性化的設置
       可根據用戶用電要求對UPS進行工作狀態設置,用戶可選UPS工作模式、ECO節能工 作模式、EPS工作模式。

產品參數：

型號		10KVA	20KVA	30KVA	40KVA	50KVA	60KVA
額定容量（W）		8KW	16KW	24KW	32KW	40KW	48KW
輸入	電壓	三相380/400/415Vac±20%
	功率因素	≥0.95
	輸入頻率	50/60Hz±10%
輸出	電壓	三相380/400/415Vac±1%
	頻率	50/60 Hz±1%
	功率因素	0.8
	瞬態響應	±3%(100%負載)
	過載能力	>130%-150%負載60s轉旁路 >150%負載30s轉旁路
	輸出波形	純正弦波
	轉換時間	0 ms
	峰值比	3:01
	效率	>85%
電池	電池類型	免維護鉛酸蓄電池
	直流電壓	384Vac
	充電電流	8A
保護	電池	電池低壓斷開
	短路	切斷保險絲
	UPS故障	2ms轉旁路
	電磁干擾/電磁兼容	EN50091-2, CE認證
規格	尺寸	600×620×1200			600×720×1500				980*800*1800
	重量	200	265	310	342	385		402	560
操作環境	濕度	0-90%(非冷凝)
	溫度	0—40攝氏度
	噪聲	<63dB
界面/接口	RS-232	支持MEGATEC RUPSII / UPSilon 2000監控軟件
	顯示	LED/LCD

UPS簡述：UPS（Uninterruptable Power System/Uninterruptable Power Supply），即不間斷電源，是將蓄電池（多為鉛酸免維護蓄電池）與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。主要用于給單臺計算機、計算機網絡系統或其它電力電子設備如電磁閥、壓力變送器等提供穩定、不間斷的電力供應。當市電輸入正常時，UPS 將市電穩壓后供應給負載使用，此時的UPS就是一臺交流市電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時， UPS 立即將電池的直流電能，通過逆變零切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。UPS 設備通常對電壓過高或電壓過低都能提供保護。

ups特點：

       UPS是針對中國電網環境和網絡監控及網絡系統、醫療系統等對電源的可靠性要求，克服中、大型計算機網絡系統集中供電所造成的供電電網環境日益惡劣的問題，以全新的數字技術研制出的第三代工頻純在線式智能型UPS。直流電源，是維持電路中形成穩恒電流的裝置。如干電池、蓄電池、直流發電機等。
       UPS和直流電源是企業重要的供電保障設備，傳統的維護管理包括：①日常巡檢外觀，定期更換電池、濾波電容、風機等易損件，大修時做電池活化等；②改造或采用換代設備，使用高級工具測試電池性能。這種管理方式企業投入成本高，維護人員工作量大，不易實時掌握設備運行狀態和關鍵數據，設備事故預防能力低。實施在線維護管理可避免傳統方式的不足之處，獲得良好效益。
       UPS的中文意思為“不間斷電源”，是英語“Uninterruptable Power System/Uninterruptable Power Supply”的縮寫，它可以保障計算機系統在停電之后繼續工作一段時間以使用戶能夠緊急存盤，使用戶不致因停電而影響工作或丟失數據。

ups組成結構：

       UPS電源系統由五部分組成：主路、旁路、電池等電源輸入電路，進行AC/DC變換的整流器（REC），進行DC/AC變換的逆變器（INV），逆變和旁路輸出切換電路以及蓄能電池。其系統的穩壓功能通常是由整流器完成的，整流器件采用可控硅或高頻開關整流器，本身具有可根據外電的變化控制輸出幅度的功能，從而當外電發生變化時（該變化應滿足系統要求），輸出幅度基本不變的整流電壓。凈化功能由儲能電池來完成，由于整流器對瞬時脈沖干擾不能消除，整流后的電壓仍存在干擾脈沖。儲能電池除可存儲直流直能的功能外，對整流器來說就像接了一只大容器電容器，其等效電容量的大小，與儲能電池容量大小成正比。由于電容兩端的電壓是不能突變的，即利用了電容器對脈沖的平滑特性消除了脈沖干擾，起到了凈化功能，也稱對干擾的屏蔽。頻率的穩定則由變換器來完成，頻率穩定度取決于變換器的振蕩頻率的穩定程度。為方便UPS電源系統的日常操作與維護，設計了系統工作開關，主機自檢故障后的自動旁路開關，檢修旁路開關等開關控制。
UPS發展與市場需求

       近幾年，境外主要電源供應商逐漸看好中國電力電子電源市場，紛紛把重點轉向中國內地。在UPS電源產品方面有山特、APC、愛克賽、梅蘭日蘭、三菱等;在通信開關電源方面有愛立信、西門子、美國的Vicor、騰訊科技、朗訊、日本的新電元等。中國臺灣地區的電源生產廠商也在內地設廠生產。如臺達公司在東莞、上海、天津都設立了工廠。
       如今，跨國公司在國內電源市場占有主導地位，如：艾默生(Emerson)、APC、梅蘭日蘭、伊頓愛克賽，新近進入國內市場的有：荷蘭海泰克、ActivePower公司、施恩禧電氣(S&C)。中國本土也已形成一批超億元的電源企業，如：中興通訊、廈門科華、武漢洲際、煙臺東方電子信息集團等，他們有較強的技術力量和開發能力。UPS電源技術也向著多功能、大功率、集成化的方向發展，其中UPS電源行業中的廈門科華、冠軍、科士達、易事特、捷益達等一批民營企業領跑國內UPS市場。
       電力電子電源按產品名稱分類主要有，第1類：開關電源，包含AC/DC開關電源、AC/DC開關電源、充電器等。第2類：不間斷電源(UPS)，包含ACUPS和DCUPS等。第3類：逆變器，包含普通逆變器、LCD背光逆變器、太陽能逆變器等。第4類：變頻器，包含普通變頻器、高壓變頻器等。第5類：其它如交流穩壓電源、中頻感應加熱電源、高壓電源、電力機車電源等。
       科技部設立了2億元的電力電子項目專項資金，國家發改委專門發文啟動專項課題，用于推進電力電子技術和產業的發展。包括應用裝置的產業化，重點圍繞節能、交通、電力、冶金等領域需求，支持應用具有自主知識產權芯片和技術的電力電子裝置，節能型不間斷電源和新型的電力優化裝置顯然就是典型的支持對象。所有能源的應用70%以上需要經過電力電子變換裝置，然后再給負載。電力電子電源是節能減排的有力手段，同時也是保證信息安全、工業自動化的基石，例如，變頻器的應用將使得電機性負載大幅度節能，不間斷電源UPS的應用將有效保證信息設備的可靠運行、工業化制造水平的提升，開關整流器是所有網絡、通信系統能源心臟。信息和工業自動化水平的發展，與電力電子電源技術的發展緊密相關。

系統及產品分類

       UPS電源系統設備技術是指依托先進功率轉換技術、數字控制技術、高頻開關變換技術、脈寬調制技術、電磁兼容技術、冗余并機技術、智能充放電技術、網絡技術、驅動技術和新工藝技術等的一門綜合技術。
       UPS電源已從上世紀60年代的旋轉發電機發展至今天的具有智能化程度的靜止式全電子化電路，并且還在繼續發展。UPS電源一般均指靜止式UPS電源，按其工作方式分類可分為后備式、在線互動式及在線式三大類，按照UPS電源功率的大小和應用領域有以下的分類方式：1.按照UPS功率大小分類，UPS電源系統按其應用的功率可分為：大、中、小三個分區類別。小功率UPS電源系統定義為：功率小于3kVA的UPS電源產品;中等功率UPS電源系統定義為：大于等于3kVA同時小于10kVA的UPS電源產品;大功率UPS電源系統定義為：大于或等于10kVA的UPS電源產品。2.按照UPS應用領域分類：信息設備用UPS電源系統設備。近幾年來UPS電源系統在IT行業發揮著越來越重要的作用，被人們譽為計算機信息的保護神。在世界邁進信息時代之后，信息的安全問題已經被人們廣泛關注，因此，在這種時代背景中，UPS的發展趨勢引起業界的高度重視是順理成章的。信息化通信UPS電源系統主要應用于：信息產業、IT行業、交通、金融行業、航空航天工業等計算機信息系統、通信系統、數據網絡中心等的安全保護問題。UPS電源作為計算機信息系統、通信系統、數據網絡中心等的重要外設，在保護計算機數據、保證電網電壓和頻率的穩定、改進電網質量、防止瞬時停電和事故停電對用戶造成的危害等方面是非常重要的。
       工業動力用UPS電源系統設備。工業動力UPS電源系統設備主要應用于：工業動力設備行業電力、鋼鐵、有色金屬、煤炭、石油化工、建筑、醫藥、汽車、食品、軍事等領域，作為所有電力自動化工業系統設備、遠方執行系統設備、高壓斷路器的分合閘、繼電保護、自動裝置、信號裝置等的交、直流不間斷電源設備，保證工業自動化動力供給的可靠性。工業動力用不間斷電源是不間斷電源產品中的高端產品，涉及大功率(可能達到兆瓦級)能量變換的電力電子技術、數字化控制技術、交流電源并聯冗余技術、有源諧波抑制技術、大功率產品制造技術等。顯然，一般的電源企業無法進入該領域，只有已經擁有大功率電力電子技術和系列產品開發、生產、服務能力，并積累相應工業應用經驗的企業，才能做好工業動力不間斷電源系統的設計、生產、市場服務。傳統UPS廠家在這些地方采用的UPS電源往往是具備適應工業自然環境的UPS電源產品，而不是適應工業電氣環境、感性動力負載特性的真正工業動力設備用不間斷電源。


山特企業簡介：

       山特ups電源是由中國（深圳）山特出品的ups不間斷電源產品。其型號涵蓋了后備式UPS、在線式UPS、在線互動式UPS、模塊化UPS和其他監控產品。在同行業市場的知名度和接受率較高。世界上*高功率密度的ups電源產品由深圳山特電子公司制造。山特還率先將IGBT功率單元及高頻PWM技術引入UPS行業的廠商。從根本上提升了UPS的性能和穩定度。
       在線式及原理
       在線式UPS（On-Line UPS）的運作模式為“市電和用電設備是隔離的，市電不會直接供電給用電設備”，而是到了UPS就被轉換成直流電，再兵分兩路，一路為電池充電，另一路則轉回交流電，供電給用電設備，市電供電品質不穩或停電時，電池從充電轉為供電，直到市電恢復正常才轉回充電，“UPS在用電的整個過程是全程介入的”。其優點是輸出的波型和市電一樣是正弦波，而且純凈無雜訊，不受市電不穩定的影響，可供電給“電感型負載”，例如電風扇，只要在UPS輸出功率足夠的前題下，可以供電給任何使用市電的設備。
       后備式及工作原理
       后備式又稱為非在線式不間斷電源（Off-Line UPS），它只是“備援”性質的UPS，市電直接供電給用電設備也為電池充電（Normal Mode），一旦市電供電品質不穩或停電了，市電的回路會自動切斷，電池的直流電會被轉換成交流電接手供電的任務（Battery Mode），直到市電恢復正常，“UPS只有在市電停電了才會介入供電”，不過從直流電轉換的交流電是方波，只限于供電給電容型負載，如電腦和監視器。
