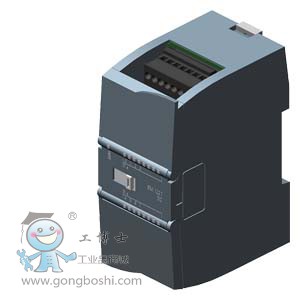

SIMATIC S7-1200 小型可編程控制器充分滿足于中小型自動化的系統需求。在研發過程中充分考慮了系統、控制器、人機界面和軟件的無縫整合和高效協調的需求,有效的解決方案，尤其滿足
多種應用中完全不同的自動化需求。
| 電源電壓 |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 來自背板總線 DC 5 V，*大值 |
140 mA |
| 功率損失 |
| 功率損失，典型值 |
2.5 W |
| 數字輸出 |
| 數字輸出端數量 |
16 |
| ● 在組件中 |
1 |
| 短路保護 |
否; 外部預設 |
| 感應式關閉電壓的限制 |
典型值 (L+) -48 V |
| 輸出端的通斷能力 |
| ● 電阻負載時的*大值 |
0.5 A |
| ● 照明負載時的*大值 |
5 W |
| 輸出電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0”的*大值 |
0.1 V; 附帶 10 kOhm 負載 |
| ● 對于信號 “1”，*小值 |
DC 20 V |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“0”的剩余電流，*大值 |
10 µA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，*大值 |
50 µs |
| ● 從 ”1” 到“0”，*大值 |
200 µs |
| 輸出端的總電流（每組） |
| 水平安裝位置 |
| — *高可達 50 ℃，*大值 |
8 A; 每個零線的電流 |
| 繼電器輸出端 |
| 觸點的通斷能力 |
| — 電感負載時的*大值 |
0.5 A |
| — 照明負載時的*大值 |
5 W |
| — 電阻負載時的*大值 |
0.5 A |
| 導線長度 |
| ● 屏蔽，*大值 |
500 m |
| ● 未屏蔽，*大值 |
150 m |
| 報警/診斷/狀態信息 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷顯示 LED |
| ● 用于輸出端狀態 |
是 |
| ● 數字輸出狀態顯示（綠色） |
是 |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間，分組點數 |
1 |
| ● 在通道和背板總線之間 |
AC 500 V |
| 防護等級和防護類別 |
| 防護等級符合 EN 60529 |
|
| ● IP20 |
是 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（C-TICK 格式） |
是 |
| 船舶建造許可 |
| ● 船舶建造許可 |
是 |
| 環境要求 |
| 露天情況下 |
| ● *大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● 允許的溫度范圍 |
-20 °C 至 +60 °C 水平安裝 -20 °C 至 50 °C 垂直安裝 95 % 空氣濕度，無凝結 |
| ● *小值 |
-20 °C |
| ● *大值 |
60 °C |
| ● 允許溫度變化 |
5°C 至 55°C，3°C/分鐘 |
| 運輸/儲存時的環境溫度 |
| ● *小值 |
-40 °C |
| ● *大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 存放/運輸，*小值 |
660 hPa |
| ● 存放/運輸，*大值 |
1 080 hPa |
| 相對空氣濕度 |
| ● 在 25 °C 時允許的范圍（無冷凝） |
95 % |
| 連接技術 |
| 需要的前置插頭 |
是 |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，約 |
220 g |
