制動單元型號說明；
       大功率變頻器需制動單元時；將制動單元進行并聯。
      型號TDB-4C01-0550  適配電機功率 37KW 45KW  55KW
制動組件配置；
      電機額定功率75KW    制動電阻型號TDB-R1-0050-0100  制動單元使用率10%制動轉矩100%
      *大連續使用時間 10S  制動單元型號內置TDB-4C01-0550

溫馨提示
             1    7.5KW及以下變頻器內帶制動單元，需要能耗制動時用戶只需外配制動電阻；推薦規格1000W  100歐
             2    90KW以上請使用多個制動單元并聯運行（TDB-4C01-0550).

功能和使用；

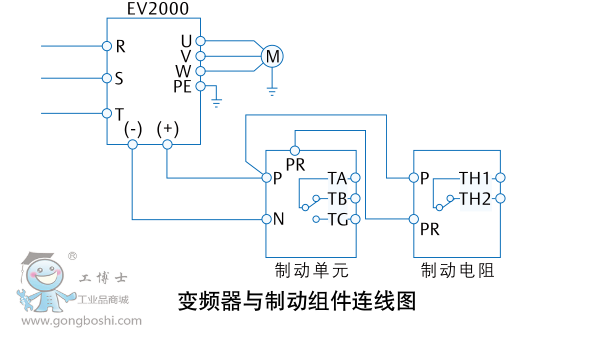

制動單元和制動電阻連接圖；
