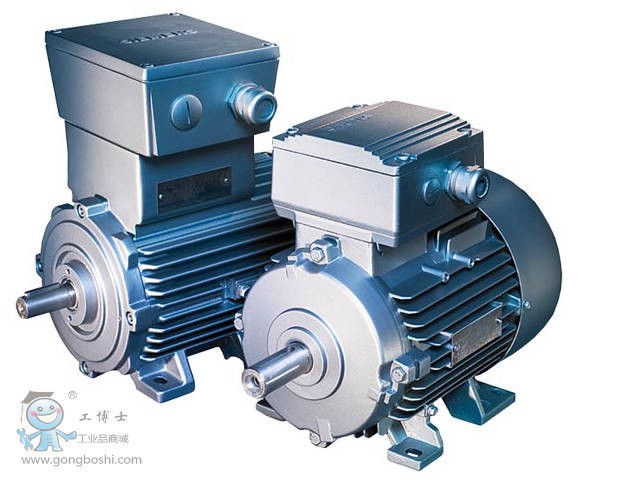

這種防爆型電機具有很多優點：
電機是按照 Directive 94/9/EC（ATEX 95，以前的 ATEX 100a）設計的。作為產品供應商，西門子負責滿足相應設備的適用產品標準。
通過使用這一產品，設備運營公司能夠滿足 Directive 1999/92/EC 附錄 II B（ATEX 137，以前的 ATEX 118a）的要求。設備廠商或運營公司負責設備的正確選擇與使用。
全面的防爆型電機系列，防氣體爆炸和粉塵爆炸。
產品目錄中包含豐富的電機型號。
根據要求，西門子可提供其它特殊型號。
特定范圍的西門子電機/變頻器提供有工廠證書 2.1。
以所有歐盟廣泛語言以及俄語和中文提供操作手冊（精簡版）。
Benefits
Area of application
可在以下領域中使用防爆型電機，以防止可造成嚴重人員傷害和設備損壞的爆炸危險：
化工和石化領域
原油和天然氣的生產
煤氣廠
氣體供應公司
加油站
煉焦廠
碾磨機（例如，顆粒、固體物）
污水處理廠
木材加工（例如，鋸屑、樹脂）
其它存在爆炸危險的領域
Application
Technical Specifications
一般信息
采用立式結構、軸伸向下的防爆型電機必須有一個保護蓋。
作為標準配置，有大量的英語和德語操作說明（精簡版）與防爆型電機一起提供。也可以提供所有其他歐盟官方語言以及俄語和中文的翻譯。
對于所有防爆型電機，無法實現符合 UL（訂單代碼 D31）和 CSA（訂單代碼 D40）要求的設計。
電機接口
對于 1MA 系列和 1MJ 系列以及 1LA/1LG 系列防爆型電機（適用于區域 22，VIK 的1LA/1LG 系列電機除外），通過認證的公制電纜封頭/密封塞包括在供貨范圍內。
電機的危險區域證書與文件一起存儲在選型工具 DT 組態器中。
通過認證的電機保護開關/跳閘單元必須始終用于電機保護，請參見產品目錄 IC 10。
在使用 SIMOTICS N 1LA8 系列和 1PQ8 系列緊湊型電機時，只對區域 22 強制監控軸承溫度（訂單代碼 A72）。
區域 1，保護類型為 Ex e II 增安型“e”
保護類型為 Ex e II 的所有 1MA 系列電機專門通過電源供電操作的認證（環境溫度范圍為 –20 至 +40°C 時，溫度等級為 T1 至 T3），并且具有符合指令 94/9/EC (ATEX 95) 的 EC 型式試驗證書�？筛鶕�(jù)要求提供更高的溫度等級。
符合 EC 型式試驗證書要求的額定電壓范圍為 ± 5 %。
當通過認證的電機型號與通過類似認證的電機保護開關相互作用時，可實現防爆保護。電機保護開關的選型按照針對啟動電流比ILR/I額定和 tE 時間的電機認證的值執行，因此，在鎖定轉子故障的情況下，在 tE 時間內將電機與電源隔離。在銘牌上標記分配給單獨溫度等級和啟動電流比的 tE 時間。
如果專門通過相關批準和認證，則可專門通過嵌入在繞組中的 PTC 熱敏電阻實現防爆保護。對于每個電機來說，這種類型的保護在技術上是不可行的，所以訂購前必須查詢。
除了機座號為 225 M 及以上的 2 極電機之外，所有電機均為標準型，即，溫度等級為 T1/T2 或 T3，這些電機可以使用合適的額定輸出運行。對于特殊型號（不同的頻率、輸出、冷卻液溫度、現場高度等），必須有新的證書（請查詢）。必須在訂單中指定溫度等級，否則，將認證通用型 T1/T2 和 T3（使認證成本加倍）。
機座號為 132 至 160 的 2 極 1MA 系列電機標準配備雙銘牌（T1/T2 和 T3）。如果電機針對訂單代碼 A11/A12 或電壓代碼“9”設計，則在標準情況下，銘牌上將銘刻有 T3 輸出。另外，還可以在銘牌銘刻“T1/T2 輸出” -
訂單代碼 C30。
銘牌上的標識：
Ex II 2G Ex e II T1 – T3
區域 1，保護類型為 Ex de IIC 防爆外殼“d”
所有 1MJ 系列電機均采用電源供電操作的基本型設計。它們具有*高的防爆等級 IIC，溫度等級為 T1 至 T4（環境溫度范圍為 -20 至 +60°C），并且具有符合指令 94/9/EC (ATEX 95) 的 EC 型式試驗證書。
這些電機采用設計可使外殼內的爆炸無法造成環境中的爆炸。爆炸內部產生的能量在所謂的“隔爆接合面”中消散，從而不再足以造成外殼以外的點火。外殼溫度低于氣體的點火溫度（溫度等級 T4 適用）。
1MJ6 系列電機（機座號為 71 至 200）通常在電機的非驅動端 (NDE) 有一個定位軸承。
可根據要求提供以下產品系列：
冷卻液溫度大于 40°C 或現場高度大于 1000 米（對于 1MJ6 系列，產品目錄 D 81.1 ? 2008 第 0 部分“一般技術數據”下的“簡介”、“冷卻液溫度和現場高度”中列出的降低因數適用）。
頻率和額定負載
變極電機
位于非驅動端 (NDE) 的絕緣軸承
按照溫度等級 155 (F) 在電源供電操作中使用
銘牌上的標識：
Ex II 2G Ex de IIC T1 – T4
或
Ex II 2G Ex d IIC T1 – T4
1MJ6/1MJ7 系列電機適用于保護類型 Ex d/de（區域 1）/Ex tD（區域 21），以及帶有導電性粉塵的區域 22 –
訂單代碼 M76 1)。
區域 1/21：Ex II 2G Ex de IIC T4 或 Ex II 2G Ex d II C T4
Ex II 2D Ex tD A21 IP65 T 135 °C
有關變頻器供電操作的詳細信息，請參見下面的“變頻器供電操作”。
1) 防爆型電機不可用于氣體和粉塵（混合）的爆炸性環境。目前還沒有可描述復合混合物產品要求的標準。
保護類型為 Ex nA，適用于區域 2
專為區域 2 的電源供電操作而設計（訂單代碼 M72）
有關適用于變頻器供電操作區域 2 的設計，請參見“適用于區域 2/21/22 的變頻器供電操作”。
為此，采用“無火花”設計改裝 1LA/1LG 系列電機，使其適用于區域 2 的危險區域（溫度等級為 T1 至 T3）。在運行過程中出現的*高表面溫度必須低于各個溫度等級的極限溫度。通風系統必須按照符合 IEC/EN 60079-0 標準。電機都配備一個外部接地端子。接線盒采用類似于 Ex e 的設計。
在以下情況下請查詢：
按照溫度等級 155 (F) 使用
對于可換極型
對于“無火花”型電機，可從公認的權威機構獲取符合性聲明。
環境溫度范圍為 -20°C 至 +60°C，由此在從 40 °C 向上的條件下使用降額。可根據要求提供其他溫度。
銘牌或額外的銘牌包含文字：
Ex II 3G Ex nA II T3
“符合性聲明”的編號
保護類型為 Ex tD，適用于區域 21 和 22
區域 21 和區域 22 之間的區別如下：
區域 21 按照 IEC/EN 61241 標準1)
設計適用于區域 21 2)，以及電源供電操作、導電性塵末 (IP65) 的區域 22（訂單代碼 M34）
區域 22 按照 IEC/EN 61241 標準
設計適用于電源供電操作、非導電性塵末 (IP55) 的區域 22（訂單代碼 M35）
有關適用于變頻器供電操作的區域 21/22 的設計詳細信息，請參見“特別適用于保護類型為“Ex tD”（區域 21/22）的電機的變頻器供電操作”。
為了在有粉塵爆炸危險的區域中使用，對 1LA/1LG 系列電機進行改裝。在額定負載條件下，表面溫度小于等于 125 °C。
將外部接地端子和金屬外部風扇安裝到電機上。在適用于區域 21 的設計中，接線盒采用類似于 Ex e 的設計。
可換極型不可用于區域 21 – 它們可根據要求用于區域 22。
認證：
危險 21 區：由 DMT 測試權威機構（德國礦冶技術有限公司）頒發的 EC 型式試驗證書 (ATEX)，以及 EC 符合性聲明
危險 22 區：EC 符合性聲明
銘牌上的標識（SIMOTICS N 緊湊型電機的附加銘牌）：
危險 21 區：Ex II 2D Ex tD A21 IP65 T125 °C
危險 22 區：Ex II 3D Ex tD A22 IP55 T125 °C
環境溫度范圍為 -20°C 至 +60°C，由此在從 40 °C 向上的條件下使用降額�？筛鶕�(jù)要求提供其他溫度。
1) 區域 21 僅適用于高達 315 L 的機座號。
2) 區域 21 包括導電性粉塵和非導電性粉塵。
保護類型為 Ex nA/Ex tD，適用于區域 2/22
電機必須與以下各項一起訂購：
設計適用于電源供電操作、非導電性塵末 (IP55) 的區域 2 和 22 –
訂單代碼 M74
區域 2/22：Ex II 3D Ex nA II T3 °C
Ex II 3D Ex tD A22 IP55 T125 °C
變頻器供電運行
一般信息
產品目錄中列出的所有數據均適用于 50 Hz 的線路電源。使用變頻器供電操作時，必須使用西門子變頻器的 SIZER 配置恒定轉矩的降低因數以及風扇、泵和壓縮機的變頻器。通過變頻器供電的電機在 50 Hz 以外的頻率下運行時，由于電源中存在諧波成分，會產生很高噪聲。
電機兼容峰值電壓持續時間為 ts > 0.1 μs 的變頻器（電動模式下電壓小于等于 500 V 時）（對于 1LA8 系列電機，電壓通常高達 500 V）。
對于變頻器供電操作，必須始終使用 PTC 熱敏電阻監控防爆型電機。為此需要通過認證的跳閘單元，請參見產品目錄 IC 10。
對于機座號為 225 及以上的變頻器供電操作，建議使用“絕緣軸承襯套”–
使用訂單代碼 L27。
保護類型為“防爆外殼”Ex de IIC T4/Ex d II C T4
電機必須與以下各項一起訂購：
采用帶有 4 個嵌入式跳閘溫度傳感器的變頻器供電操作 PTC 熱敏電阻的電機保護 –
訂單代碼 A15
或
采用帶有 8 個嵌入式報警和跳閘溫度傳感器的變頻器供電操作 PTC 熱敏電阻的電機保護 –
訂單代碼 A16
危險 1 區：EX II 2G Ex de IIC T4 或 Ex II 2G Ex d II C T4
或
設計 (IP65) 適用于區域 1 和 21 以及變頻器供電操作、導電性塵末的區域 22，帶有降額 –
訂單代碼 M77（包括訂單代碼 A15 1)）
區域 1/21：Ex II 2G Ex de IIC T4 或 Ex II 2G Ex d II C T4
Ex II 2D Ex tD A21 IP65 T 135 °C
對于 1MJ6 系列和 1MJ7 系列電機，在接線盒中有附加 PTC 熱敏電阻。
熱利用率按照帶有訂單代碼 A15、A16 和 M77 的型號中的溫度等級 155 (F)。
EC 型式試驗證書和出廠合格證 2.1 還包括變頻器供電操作。
1) 防爆型電機不可用于氣體和粉塵（混合）的爆炸性環境。目前還沒有可描述復合混合物產品要求的標準。
適用于區域 2/21/22 的變頻器供電操作
適用于變頻器供電操作的區域 2、21 和 22 的 1LA 系列和 1LG 系列電機在電機繞組中標準配備 3 個用于跳閘的 PTC 熱敏電阻。1LG4/1LG6 系列電機在接線盒中配有附加 PTC 熱敏電阻。
可選用：PTC 熱敏電阻，用于區域 2、21、22 中的變頻器供電操作報警 – 訂單代碼 A10。
對于所有電機，帶有相關運行數據的銘牌上應銘刻有“MICROMASTER DUTY S9”。（例外：1LA8 和 1PQ8 系列電機）。
這些額定工作點適用于恒定轉矩驅動器和泵/風扇/壓縮機驅動器。對于恒定轉矩驅動器，必須考慮在定位范圍內所產生的熱電機轉矩。
