聚盛工業 MF-S 系列
點擊圖片查看原圖
品牌： 聚盛工業
單價： 面議
所在地： 臺灣
有效期至： 長期有效
最后更新： 2016-06-30 16:29
瀏覽次數： 389
詢價
店鋪基本資料信息

 產品詳細說明

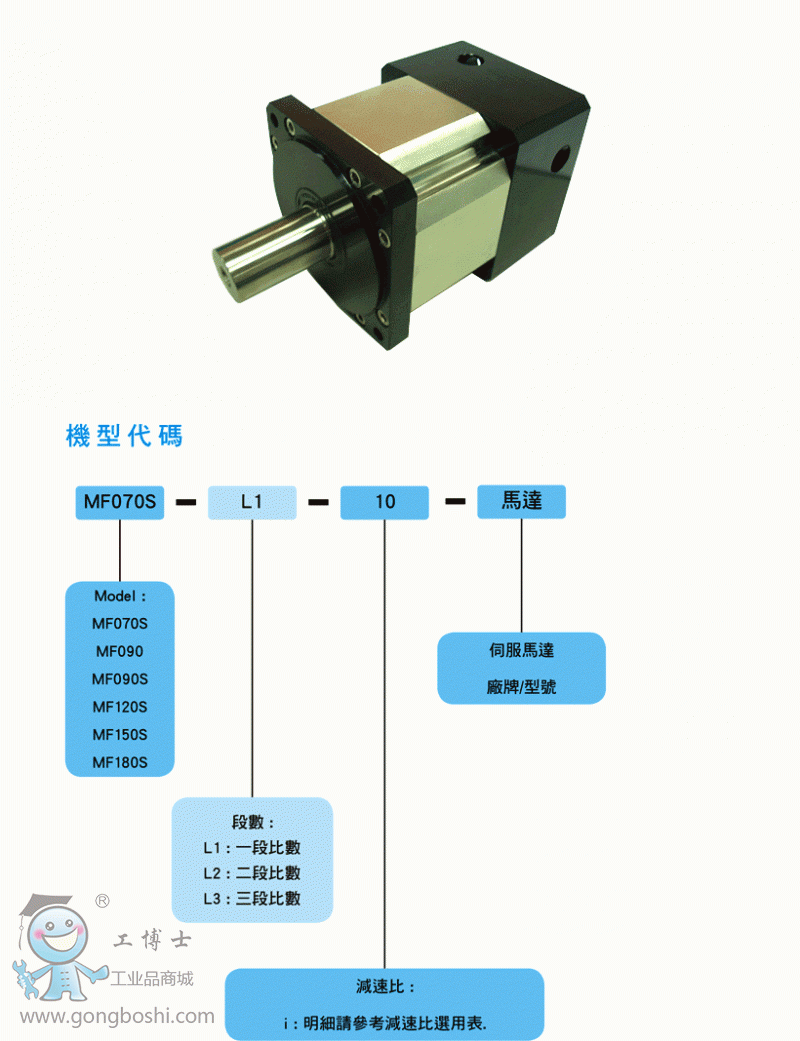

mf-s01[1]
MF-S 減速比選擇
  減速比


齒輪箱型號



 一段式減速比 (L1) 二段式減速比 (L2) 三段式減速比 (L3)


MF70S



 3.4.5.7 9,12,15,16,20,21,25,28,35,49 27,36,45,48,60,75,80,100


MF90



 3.4.5.7 9,12,15,16,20,21,25,28,35,49 27,36,45,48,60,75,80,100


MF90S



 3.4.5.7 9,12,15,16,20,21,25,28,35,49 27,36,45,48,60,75,80,100


MF120S



 3.4.5.7 9,12,15,16,20,21,25,28,35,49 27,36,45,48,60,75,80,100


MF150S



 3,4,5,7,10 9,12,15,16,20,21,25,28,30,35, 27,36,45,48,60,75,80,90
40,49,50,70,100


MF180S



 3,4,5,7,10 9,12,15,16,20,21,25,28,30,35, 27,36,45,48,60,75,80,90
40,49,50,70,100


直接選用上表中齒輪箱不同段數之減速比



MF-S 技術規格
規格 單位 段數 減速比 MF070S MF090S MF120S MF150S MF180S
額定輸出扭矩 Nm L1 3 25 80 190 450 1,050
4 34 90 230 520 1,120
5 30 86 220 500 1,100
7 25 82 200 480 1,080
10 ─ ─ ─ 450 1,050
L2 9 25 80 200 480 1,080
15 25 80 200 480 1,080
20 34 90 230 520 1,120
25 30 86 220 500 1,100
35 30 86 220 500 1,100
40 ─ ─ ─ 450 1,120
49 25 80 200 480 1,080
70 ─ ─ ─ 450 1,080
100 ─ ─ ─ 450 1,050
L3 27 34 90 230 520 1,120
36 25 80 200 480 1,080
45 25 80 200 480 1,080
48 25 80 200 480 1,080
60 25 80 200 480 1,080
75 25 80 200 480 1,080
80 34 90 230 520 1,120
100 34 90 230 ─ ─
急停扭矩 Nm L1,L2,L3 3~100 2.5倍額定輸出扭矩
額定輸入轉速 rpm L1,L2,L3 3~100 3,000 3,000 2,000 2,000 2,000
*大輸入轉速 rpm L1,L2,L3 3~100 4,500 4,500 3,000 3,000 3,000
標準背隙 arcmin L1 3~10 ≤10~15 ≤10~15 ≤10~15 ≤8~12 ≤8~12
L2 9~100 ≤16~20 ≤16~20 ≤16~20 ≤10~14 ≤10~14
扭轉剛性 Nm/arcmin L1,L2,L3 3~100 4 13 35 64 135
容許徑向力 N L1,L2,L3 3~100 1,790 1,920 3,770 6,290 9,910
容許軸向力 N L1,L2,L3 3~100 930 1,010 2,075 3,210 5,800
平均使用壽命 hr L1,L2,L3 3~100 20,000
全負載時效率 % L1 3~10 ≥ 96%
L2 9~100 ≥ 93%
L3 27~100 ≥ 90%
重量 kg L1 3~10 1.5 3.2 5.0 8.5 37.0
L2 9~100 1.9 4.0 7.2 9.9 46.4
L3 27~100 2.2 5.0 8.2 12.3 　
使用溫度 °C L1,L2,L3 3~100 - 10°C ~ + 90ºC
潤滑 　 L1,L2,L3 3~100 全合成潤滑油脂
安裝方向 　 L1,L2,L3 3~100 任意方向
噪音值 dBA L1,L2,L3 3~100 ≤70 ≤70 ≤70 ≤74 ≤74
1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之數據.
2. 減速比 : i = 輸入轉速/輸出轉速.
3. 背隙值 : 為在2%額定輸出扭矩下測試所得之數據.
4. *大徑向力及*大軸向力 : 施力于出力軸中心位置,周期負載時間50%,轉速100rpm,條件下所測得之數據.
5. 運轉負載周期<60%狀況下,平均使用壽命如列表數據值; 負載周期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的50%以下.
6. 噪音值 : 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之數據.

mf-s02[1]
尺寸 MF070S MF090S MF120S MF150S MF180S
D1 出力蓋導螺孔節圓直徑 75 105 130 165 215
D2 出力蓋導螺孔直徑 5.5 6.8 8.7 10.5 13
D3 出力軸直徑 14 18 24 38 50
D4 出力蓋引導凸緣直徑 60 80 110 130 160
D5 出力軸根圓直徑 15 20 35 40 60
D6 出力軸端面螺絲孔規格 M5×0.8P M6×1P M8×1.25P M12×1.75P M12×1.75P
D7 出力蓋倒圓角直徑 90 120 150 190 240
L1 出力蓋邊長 70 92 115 142 182
L2 出力軸端面到出力蓋高度 32.5 45 56 75 95
L3 出力蓋引導凸緣高度 3 3 3.5 4 10
L4 出力軸根圓高度 1 1 1 1 2
L5 鍵槽長度 20 25 40 45 70
L6 出力軸端面到鍵槽端面間隙 2 5 5 5 6
L8 本體長度 1 段 49.6 56 62.1 103.1 127
2 段 72 84 90.1 138.6 209
3 段 93.8 112 118.1 174 291
L9 出力軸端沉頭孔深度 3 4 4 8 10
L10 出力軸端固定螺絲長度 14 18 20 32 34
L11 出力蓋導螺孔深度 10 12 13.6 18.4 26
C1 入力法蘭螺絲孔節圓直徑 70 100 100 165 200
C2 入力法蘭螺絲孔規格 M5×0.8P M6×1P M8×1.25P M10×1.5P M12×1.75P
C3 馬達軸直徑 6.35~14 14~19 16~24 22~42 35~42
C4 馬達軸長度 32.5 42.1 47.4 69.5 82.5
C5 馬達入力引導凸緣直徑 50 80 80 130 114.3
C6 馬達入力引導凸緣深度 4 5 5 15 11
C7 入力法蘭邊長 70 92 115 142 182
C8 入力法蘭高度 47.5 47.1 52 86.9 110
C9 齒輪箱全長 1 段 129.6 148.1 170.1 265.5 332
2 段 152 176.1 198.1 300.5 414
3 段 173.8 204.1 226.1 336.4 496
C10 鎖緊孔中心距 12 12.5 14.5 27 30
C11 入力法蘭倒圓角直徑 90 120 150 190 240
B1 鍵槽寬度 5 6 8 10 14
H1 出力軸+鍵總高度 16 20.5 27 41 53.5
1. C1~C6 為公制標準馬達連接板尺寸,尺寸依搭配伺服馬達而改變.
