QRI2A2.B180B 紅外火焰探測器，連續運行，前向視窗

QRI2B2.B180B 紅外火焰探測器，連續運行，側向視窗

QRI2B2.B180B1 紅外火焰探測器，連續運行，側向視窗，配安裝法蘭及夾具

SIEMENS 西門子QRA2   QRA2M火焰探測器QRA2   QRA2M 電眼QRA2   QRA2M 火焰檢測器 QRA2   QRA2M火焰控制器 QRA2   QRA2M 火焰放大器 QRA2   QRA2M

火焰探測器與西門子燃燒控制器配合使用，用于燃?xì)饣蛉加突鹧娴谋O(jiān)測。

QRA...適用于將火焰探測器集成到其產品中的 OEM 廠家。

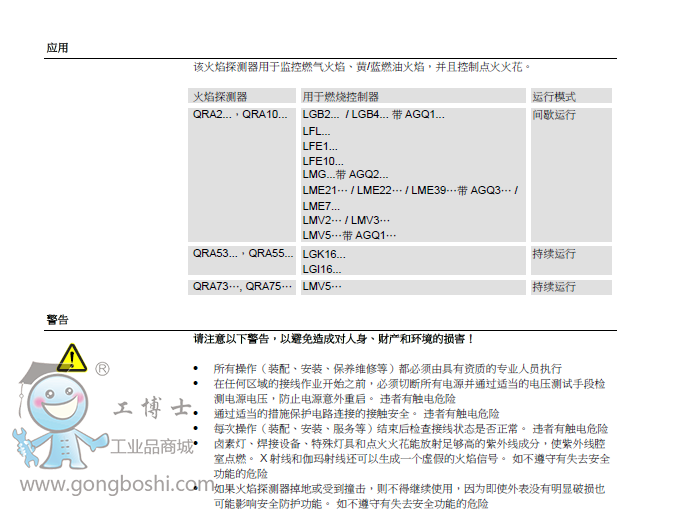

用途

火焰探測器用于監測燃?xì)饣鹧�、黃色或藍色燃油燃燒火焰以及點火火花的校對。

參考型號 配合使用的燃燒控制器型號 運行模式 QRA2..., QRA10... LGB2... / LGB4... 帶 AGQ1... LFL... LFE1... LFE10... LMG...帶 AGQ2... 間歇 QRA53..., QRA55... LGK16... LGI16... 連續

CC1N7712en 17.01.2005 HVAC Products Siemens Building Technologies

警告注意事項

為避免人員傷害，財產損失和環境破壞，必須遵守以下警告注意事項！

不要打開、干擾或是修改火焰探測器！

• 所有活動（安裝、裝配和服務工作等）都要由專業人員來完成 • 在探測器的連接區域內做任何線路的更改之前，要讓設備完全與主電源隔離（所有 兩級斷開）。 • 給連接終端提供適當?shù)谋Ｗo(hù)，確保不受電擊的危害。  • 檢查并確認線路正確連接。 • 鹵素?zé)簟⒑附釉O(shè)備、特殊燈具或點火火花可能產生足夠的輻射而導致探測器的 UV 單元點燃。X 射線和伽瑪射線也能引起錯誤的火焰信號。 • 墜落或撞擊會影響到安全功能。這樣的探測器單元不能運作，即使它們外觀看起來 一點損害也沒有。

安裝注意事項

• 確保遵守相關的國家安全規則

安裝指南

• 控制器單元和其他電纜必須與高壓點火電纜分開安裝

火焰探測器的電子連接

排除干擾，在信號傳輸中避免損耗是很重要的： • 不要將探測器電纜和其他電纜一起運行 – 線路電容減少火焰信號的級別 – 使用單獨的電纜 • 觀測探測器電纜的允許長度（參考《技術數據》）
