二：結構特征

1.DW15-200、DW15-400、DW15-630萬能式斷路器

DW15萬能式斷路器為立體布置形式，觸頭系統、快速電磁鐵、左右側面板均安裝在一塊絕緣板上。上部裝有滅弧系統，操作機構可裝在正前方或右側面。有“分”、“合”指示及手動斷開按鈕。其左上方裝有分勵脫扣器，背部裝有與脫扣半軸相連的欠電壓脫扣器。速飽和電流互感器或電流電壓變換器套在母線上。欠電壓延時裝置、熱繼電器或半導體脫扣器均可分別裝在下方。

2.DW15-1000、1600、2500、4000萬能式斷路器

該斷路器為立體式布置形式、觸頭系統，操作機構均安裝在鐵制框架上。上部有滅弧系統，右面裝有操作機構。“通”、“斷”指示及手動“合”“分”按鈕。左側面裝有分勵脫扣器、欠電壓脫扣器。速飽和電流互感器或電流電壓變換器套在下母線上。欠電壓延時裝置、熱繼電器或半導體脫扣器均可分別裝在下方。

3.DW15C低壓抽屜式斷路器

該產品由斷路器本體(經改裝的DW15)和抽屜座組成。斷路器本體上裝有隔離觸刀、二次回路動觸頭，接地觸頭支承導軌等。抽屜座由左右側板、鋁支架、隔離觸座、二次回路靜觸頭、滑架等組成。正下方由操作手柄、螺桿等組成推拉操作機構。

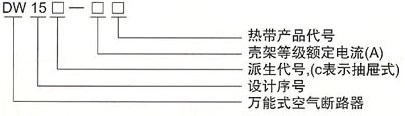

具體的型號類別如下表：



四：外形及安裝尺寸
