開關操縱機構的結構形式 / 電機驅動 不
一般技術數據
極數 4

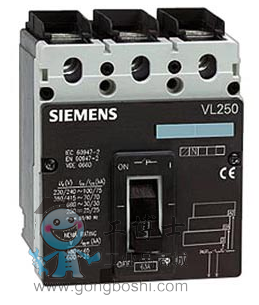

斷路器的結構尺寸 3VL3
電氣使用壽命（操作循環） / 典型 10 000
斷路器的功率等級 N
機械式使用壽命（轉換周期） / 典型 20 000
參考標示 / 符合 DIN 40719（根據 IEC 204-2 增補） / 符合 IEC 750 Q
開關頻率 / *大值 1/s 120
電壓
額定工作電壓Ue / *大 V 690
絕緣電壓
● 測定值 V 800
● AC 時 / 測定值 V 800
抗沖擊電壓能力 / 測定值 kV 8
防護等級
防護等級 IP IP20
電力
持續電流 / 測定值 A 160
降級溫度 / 對于持續電流的測定值 °C 50
● 符合 UL 489 °C 40
主電路
工作頻率
● 1 / 測定值 Hz 50
● 2 / 測定值 Hz 60
工作電壓
● 用于主電路 / AC 時 / 50 Hz 時 / *大值 V 690
● 用于主電路 / AC 時 / 60 Hz 時 / *大值 V 690
工作電流
● 40 °C 時 / 測定值 A 160
● 50°C 時 / 測定值 A 160
● 55 ℃ 時 / 測定值 A 148.8
● 60 °C 時 / 測定值 A 148.8
● 65 ℃ 時 / 測定值 A 137.6
● 70 °C 時 / 測定值 A 137.6
輔助電路
轉換器數量 / 用于輔助觸點 0
常閉觸點數量 / 用于輔助觸點 0
常開觸點數量 / 用于輔助觸點 0
產品詳細信息
產品組件
● 脫扣報警器 不
● 輔助開關 不
● 電壓脫扣器 不
● 欠壓脫扣器 不
● 帶有超前轉換觸點的欠壓脫扣器 不
產品擴展 / 可選 / 電機驅動 是的
產品功能
產品功能
● 熱敏過載脫扣的 無
● 接地保護 不
● 對于零導線 / 短路保護和過載保護 不
● 過載保護 不
短路
工作短路電流 (Ics) 分斷能力
● 240 V 時 / 測定值 kA 65
● 415 V 時 / 測定值 kA 55
● 500 V 時 / 測定值 kA 20
● 690 V 時 / 測定值 kA 6
極限短路電流 (Icu) 分斷能力
● 240 V 時 / 測定值 kA 65
● 415 V 時 / 測定值 kA 55
● 440 V 時 / 測定值 kA 25
● 480 V 時 / 根據 NEMA / 測定值 kA 25
● 500 V 時 / 測定值 kA 25
● 600 V 時 / 根據 NEMA / 測定值 kA 12
● 690 V 時 / 測定值 kA 12
連接
電氣連接的排列 / 用于主電路 正面的
電氣連接規格 / 用于主電路 框形接線盒
機械設計
高度 mm 174.5
寬度 mm 139.5
深度 mm 106.5
緊固類型 固定式裝入
環境條件
環境溫度
● 運行期間 / *小值 °C -25
● 運行期間 / *大值 °C 70
● 存放期間 / *小值 °C -40
● 存放期間 / *大值 °C 80
