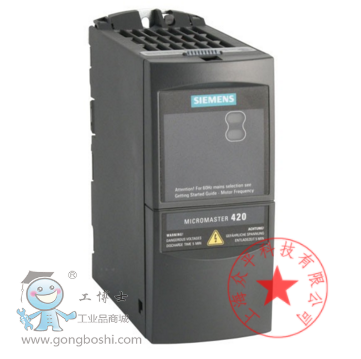

Micromaster 420可應對每種挑戰的通用變頻器
MICROMASTER 420 – 說明
您是否需要一種無需多大努力即可滿足特定要求的變頻器？使用西門子的 MICROMASTER 420，這不會成為問題，因為這是一款適用于三相電網且可進行現場總線連接的通用型變頻器。這種變
頻器具有模塊化的設計，各種選件可對廣泛的標準功能加以補充。您只需將操作員面板和通訊模塊插入即可，無需使用任何工具。與該系列的其它變頻器一樣，由于采用無螺釘型控制端子，
端子連接變得輕而易舉。
MICROMASTER 420 – 優點簡介
設計緊湊
電抗器和濾波器等基本部件可對緊湊型解決方案加以補充
功能多樣
可方便地針對多種用途進行調試
具有通信功能
各種通訊接口可確保能夠用于*常見的網絡應用
MICROMASTER 420 – 技術數據
電壓和功率范圍
200-240 V，± 10%，單相交流，0.12 - 3 kW (0.16 - 4 HP)
200-240 V，± 10%，三相交流，0.12 - 5.5 kW (0.16 - 7.5 HP)
380-480 V，± 10%，三相交流，0.37 - 11 kW (0.5 - 15 HP)
控制類型
FCC（磁通電流控制），多點特性（可參數化的 V/f 特性），V/f 特性
輸送機系統、物料輸送、泵、風機、機械工程
簡單靈活，模塊化設計
----MicroMaster420是全新一代模塊化設計的多功能標準變頻器。它友好的用戶界面，讓你的安裝、操作和控制象玩游戲一樣靈活方便。全新的IGBT技術、強大的通訊能力、***的控制性能
、和高可靠性都讓控制變成一種樂趣。
主要特征
200V-240V ±10%，單相/三相，交流，0.12kW-5.5kW；
380V-480V±10%，三相，交流，0.37kW-11kW；
模塊化結構設計，具有*多的靈活性；
標準參數訪問結構，操作方便。
控制功能
線性v/f控制，平方v/f控制，可編程多點設定v/f控制；
磁通電流控制（FCC），可以改善動態響應特性；
*新的IGBT技術，數字微處理器控制；
數字量輸入3個，模擬量輸入1個，模擬量輸出1個，繼電器輸出1個；
集成RS485通訊接口，可選PROFIBUS-DP通訊模塊/Device-Net模板；
具有7個固定頻率，4個跳轉頻率，可編程；
"捕捉再起動"功能；
在電源消失或故障時具有"自動再起動"功能；
靈活的斜坡函數發生器，帶有起始段和結束段的平滑特性；
快速電流限制（FCL），防止運行中不應有的跳閘；
有直流制動和復合制動方式提高制動性能；
采用BiCo技術，實現I/O端口自由連接。
保護功能
過載能力為150％額定負載電流，持續時間60秒；
過電壓、欠電壓保護；
變頻器過溫保護；
接地故障保護，短路保護；
I2t電動機過熱保護；
采用PTC通過數字端接入的電機過熱保護；
采用PIN編號實現參數連鎖；
閉鎖電機保護，防止失速保護。
輸入電壓和功率
范圍 單相交流 200V 至 240V ±10% 0.12kW 至 3kW
三相交流 200V 至 240V ±10% 0.12kW 至5.5kW
三相交流 380V 至 480V ±10% 0.37kW 至 11kW
輸入頻率 47Hz 至 63Hz
輸出頻率 0Hz 至 650Hz
功率因數 ≥0.7
變頻器效率 96% 至 97%
過載能力 1.5 倍額定輸出電流，60 秒 (每 300 秒一次)
投運電流 小于額定輸入電流
控制方式 線性 v/f; 平方v/f (風機的特性曲線)；可編程的v/f;磁通電流
控制 (FCC)。
PWM 頻率 2kHz 至 16kHz (每級調整 2kHz)
固定頻率 7 個，可編程
跳轉頻帶 4 個，可編程
頻率設定值的分辨率 0.01Hz ，數字設定
0.01Hz ，串行通訊設定
10 位，模擬設定
數字輸入 3 個完全可編程的帶隔離的數字輸入；可切換為 PNP/NPN
模擬輸入 1 個，用于設定值輸入或PI 輸入 (0 到10 伏)，可標定；也可以
作為第 4 個數字輸入使用。
繼電器輸出 1 個，可組態為 30V 直流/5 A (電阻負載)，或 250V 交流/2A (感性負載)
模擬輸出 1 個，可編程 (0mA 至 20mA)
串行接口 RS232, RS485
電磁兼容性 可選用 EMC 濾波器，符合 EN55011 A 級或 B 級標準
制動 直流制動，復合制動
保護等級 IP20
工作溫度范圍 -10℃至+50℃
存放溫度 -40℃至+70℃
濕度 相對濕度95％，無結露
海拔高度 海拔1000米以下使用時不降低額定參數
保護功能
欠電壓
過電壓
過負載
接地故障
短路
防止電機失速
閉鎖電動機
電動機過溫 I2t, PTC
變頻器過溫
參數 PIN 編號保護
6SE6420-2UD13-7AA1
6SE6420-2UD15-5 AA1
6SE6420-2UD17-5 AA1
6SE6420-2UD21-1AA1
6SE6420-2UD21-5 AA1
6SE6420-2UD22-2BA1
6SE6420-2UD23-0BA1
6SE6420-2UD24-0BA1
6SE6420-2UD25-5CA1
6SE6420-2UD27-5CA1
6SE6420-2UD31-1CA1
