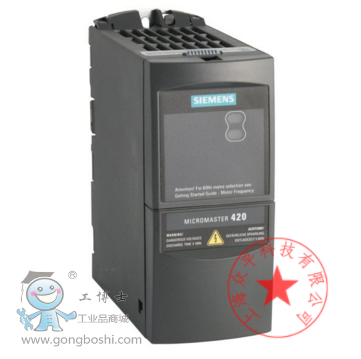

Micromaster 420可應對每種挑戰的通用變頻器
MICROMASTER 420 – 說明
您是否需要一種無需多大努力即可滿足特定要求的變頻器？使用西門子的 MICROMASTER 420，這不會成為問題，因?yàn)檫@是一款適用于三相電網且可進行現場總線連接的通用型變頻器。這種變
頻器具有模塊化的設計，各種選件可對廣泛的標準功能加以補充。您只需將操作員面板和通訊模塊插入即可，無需使用任何工具。與該系列的其它變頻器一樣，由于采用無螺釘型控制端子，
端子連接變得輕而易舉。
MICROMASTER 420 – 優點簡介
設計緊湊
電抗器和濾波器等基本部件可對緊湊型解決方案加以補充
功能多樣
可方便地針對多種用途進行調試
具有通信功能
各種通訊接口可確保能夠用于*常見的網絡應用
MICROMASTER 420 – 技術數據
電壓和功率范圍
200-240 V，± 10%，單相交流，0.12 - 3 kW (0.16 - 4 HP)
200-240 V，± 10%，三相交流，0.12 - 5.5 kW (0.16 - 7.5 HP)
380-480 V，± 10%，三相交流，0.37 - 11 kW (0.5 - 15 HP)
控制類型
FCC（磁通電流控制），多點特性（可參數化的 V/f 特性），V/f 特性
MICROMASTER 420 – 典型用途
輸送機系統、物料輸送、泵、風機、機械工程
簡單靈活，模塊化設計
----MicroMaster420是全新一代模塊化設計的多功能標準變頻器。它友好的用戶界面，讓你的安裝、操作和控制象玩游戲一樣靈活方便。全新的IGBT技術、強大的通訊能力、***的控制性能
、和高可靠性都讓控制變成一種樂趣。
主要特征
200V-240V ±10%，單相/三相，交流，0.12kW-5.5kW；
380V-480V±10%，三相，交流，0.37kW-11kW；
模塊化結構設計，具有*多的靈活性；
標準參數訪問結構，操作方便。
控制功能
線性v/f控制，平方v/f控制，可編程多點設定v/f控制；
磁通電流控制（FCC），可以改善動態響應特性；
*新的IGBT技術，數字微處理器控制；
數字量輸入3個，模擬量輸入1個，模擬量輸出1個，繼電器輸出1個；
集成RS485通訊接口，可選PROFIBUS-DP通訊模塊/Device-Net模板；
具有7個固定頻率，4個跳轉頻率，可編程；
"捕捉再起動"功能；
在電源消失或故障時具有"自動再起動"功能；
靈活的斜坡函數發生器，帶有起始段和結束段的平滑特性；
快速電流限制（FCL），防止運行中不應有的跳閘；
有直流制動和復合制動方式提高制動性能；
采用BiCo技術，實現I/O端口自由連接。
保護功能
過載能力為150％額定負載電流，持續時間60秒；
過電壓、欠電壓保護；
變頻器過溫保護；
接地故障保護，短路保護；
I2t電動機過熱保護；
采用PTC通過數字端接入的電機過熱保護；
采用PIN編號實現參數連鎖；
閉鎖電機保護，防止失速保護。
輸入電壓和功率
范圍 單相交流 200V 至 240V ±10% 0.12kW 至 3kW
三相交流 200V 至 240V ±10% 0.12kW 至5.5kW
三相交流 380V 至 480V ±10% 0.37kW 至 11kW
輸入頻率 47Hz 至 63Hz
輸出頻率 0Hz 至 650Hz
功率因數 ≥0.7
變頻器效率 96% 至 97%
過載能力 1.5 倍額定輸出電流，60 秒 (每 300 秒一次)
投運電流 小于額定輸入電流
控制方式 線性 v/f; 平方v/f (風機的特性曲線)；可編程的v/f;磁通電流
控制 (FCC)。
PWM 頻率 2kHz 至 16kHz (每級調整 2kHz)
固定頻率 7 個，可編程
跳轉頻帶 4 個，可編程
頻率設定值的分辨率 0.01Hz ，數字設定
0.01Hz ，串行通訊設定
10 位，模擬設定
數字輸入 3 個完全可編程的帶隔離的數字輸入；可切換為 PNP/NPN
模擬輸入 1 個，用于設定值輸入或PI 輸入 (0 到10 伏)，可標定；也可以
作為第 4 個數字輸入使用。
繼電器輸出 1 個，可組態為 30V 直流/5 A (電阻負載)，或 250V 交流/2A (感性負載)
模擬輸出 1 個，可編程 (0mA 至 20mA)
串行接口 RS232, RS485
電磁兼容性 可選用 EMC 濾波器，符合 EN55011 A 級或 B 級標準
制動 直流制動，復合制動
保護等級 IP20
工作溫度范圍 -10℃至+50℃
存放溫度 -40℃至+70℃
濕度 相對濕度95％，無結露
海拔高度 海拔1000米以下使用時不降低額定參數
保護功能
欠電壓
過電壓
過負載
接地故障
短路
防止電機失速
閉鎖電動機
電動機過溫 I2t, PTC
變頻器過溫
參數 PIN 編號保護
6SE6420-2UD13-7AA1
6SE6420-2UD15-5 AA1
6SE6420-2UD17-5 AA1
6SE6420-2UD21-1AA1
6SE6420-2UD21-5 AA1
6SE6420-2UD22-2BA1
6SE6420-2UD23-0BA1
6SE6420-2UD24-0BA1
6SE6420-2UD25-5CA1
6SE6420-2UD27-5CA1
6SE6420-2UD31-1CA1
