日本菊水kikusui交流電源PCR-LE 系列
       高品質交流安定化電源 : 7 ModelsPCR-LE系列是基于本公司研制開發的PCR（L/LA）系列（線性放大器方式）基礎之上 又一款高性能，多機能形的交流電源。既可作為高品位安定化電源使用，也可以進行寬頻帶自由波形的編輯和控制，同樣帶有各式各樣特殊機能可供客戶使用。特別是在“新能源領域”中的太陽能，風能，燃料電池，燃氣發動機等分布式發電的“系統聯網試驗”中，作為核心設備可與負載裝置和功率分析儀等的聯動試驗系統裝置組合使用。還有豐富的選購產品的組合，可對應低頻抗擾度實驗和各種電源環境試驗。更有并聯·單相三線三相運行選件，可以擴張到單相27kVA，單相三線54kVA，三相81kVA。因此可對應大規模的EMC試驗站電源，大容量化產業用空調的測試電源等特殊需求。

[關聯產品]多路輸出交流安定化電源 PCR-LE2 系列

PCR-LE2 系列是以 PCR-LE 系列為基礎，以一臺主機即能通過面板操作切換進行同一容量的單相輸出/單相 3 線輸出/三相輸出的模式。[更加…]

特長

寬輸出量程也，可直流輸出

輸出額定電壓（AC）: 1 ～ 300V

輸出額定頻率: 1 ～ 999.9Hz

輸出額定電壓（DC）: ± 1.4 ～± 424V

另外，可實現DC輸出和AC+DC輸出�？稍诨瘜W及物理等廣泛的領域內使用。

響應選擇按照負載條件及用途，可選擇內部放大器系統的響應（應答速度）。

高速應答（FAST）: *電源的上升/下降速度要求

通常速度（MEDIUM）: 在各種電源環境試驗中

高穩定性（SLOW）: 在EMC試驗站點用供給等中

*PCR6000LE、PCR9000LE除外

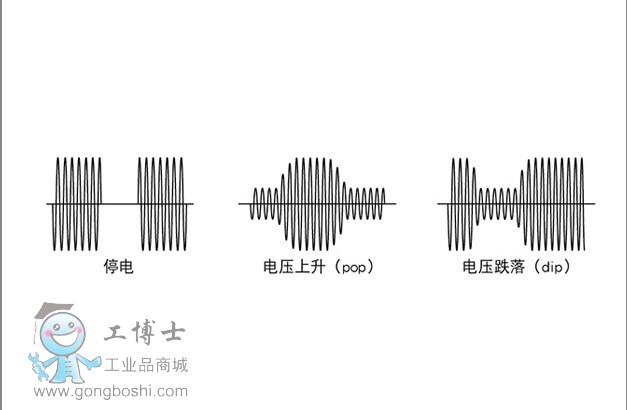

模擬電源線異常在AC模式下使用時，可通過停止PCR-LE系列的輸出、電壓跌落，電壓上升，來模擬電源線的異常�？捎糜谡�流電源及電子儀器等的試驗。



各種計測功能

可測量輸出的實際有效值電壓/電流、峰值電壓/電流、有效功率/視在功率、功率因素。 可分析輸出電流的高次諧波（可達40次）。

時序功能

輸出電壓/頻率/波形可隨時間變化，能夠自動執行電源環境試驗。除AC輸出以外，也可實現DC輸出及AC+DC輸出的時序�？稍O定0.1ms的分辨率，并搭載初始相位設定、相位驟變、跳躍功能、暫停功能。

傳感檢測、電壓補償調節

即使裝置在遠離負載儀器的地方，也能對電壓降低進行補償，穩定負載端的電壓（有效值）。 在傳感檢測中，有硬件傳感檢測和軟件傳感檢測�？砂凑肇撦d條件及使用用途區別使用。

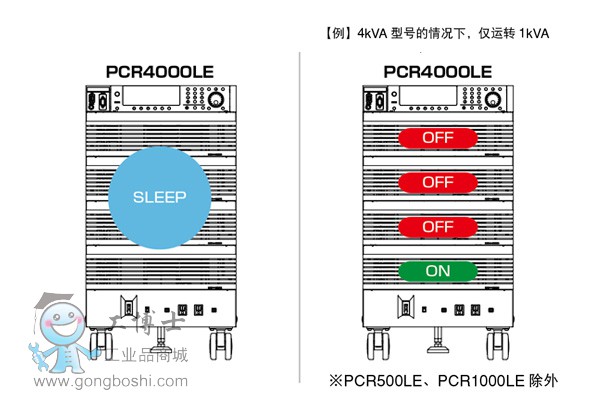

輸出電流控制利用可選（時間、連續）的跳閘電流限制功能，可穩定控制輸出電流（實際有效值），實現連續運轉動作。在電力設施（分電盤、斷路器、配線設施等）穩定的條件下，可進行通電試驗。 節能功能（節電功能） 睡眠功能一定時間無輸出后，功率單元會進入休眠狀態，這樣可抑制電力消耗。

節能運轉功能*可以利用節能運轉功能，根據負載大小的需要，只提供負載所需要的功率。

*PCR500LE、PCR1000LE除外



外部通信RS232C（標配）。通過選購件，可使用GPIB、USB、LAN進行遠程遙控。由于LAN支持LXI規格，因此可獲得性價比較高的系統結構。

存儲功能

主機存儲器上共計可存儲99個波形庫番號，包括輸出頻率、電壓（AC/DC）、和一個周期的波形數據。另外，可以在USB存儲器上保存主機存儲器內容、面板設置、電源線異常仿真、時序數據。 支持標準可用于IEC61000-3及4系列標準試驗系統。選購件中還準備了應用程序軟件。詳細內容請參照卷末。

遠程遙控前面板

前面板可取下使用�？赏ㄟ^選購件的控制面板延長線，作為遠程遙控器使用。

可將PCR-LE設置在工作臺等的下方，采用延長線（選購件：EC05-PCR）來操作前面板。

小型化

與以往型號PCR-LA（4kVA）的對比

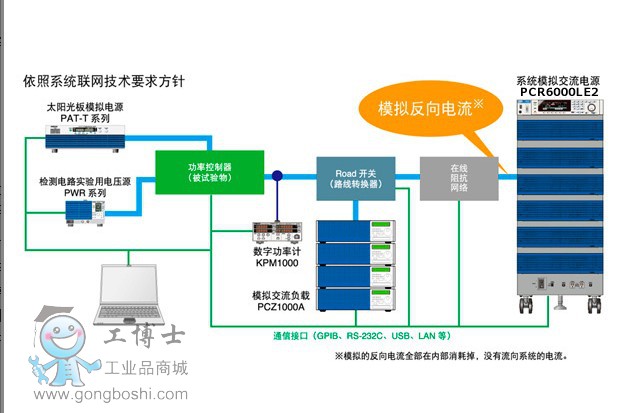

伴隨反向電流的“系統連接試驗”

依照系統聯網技術要求方針



支持大容量

使用并聯、單相3線、三相運行選購件（擴展運行驅動），可以使單相擴展到27kVA、單相3線擴展到54kVA、三相擴展到81kVA。可以作為大規模EMC站式電源或大容量工業空調的試驗電源使用。

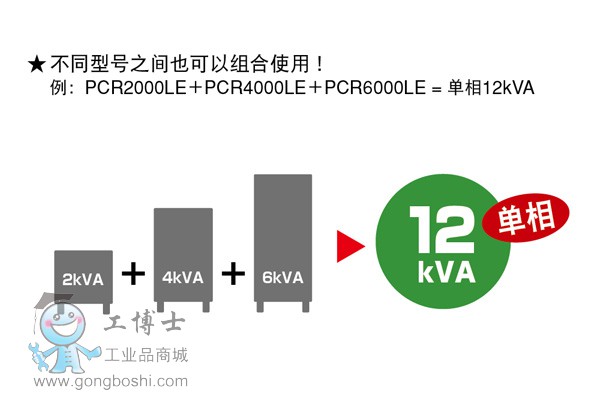

 并聯運行

2kVA以上的型號/*大連接臺數：5臺/*大擴展容量：單相27kVA

（并用單相3線、三相運行選購件，處理能力可高達單相3線54kVA、三相81kVA）

*需要使用另售的擴展運行驅動

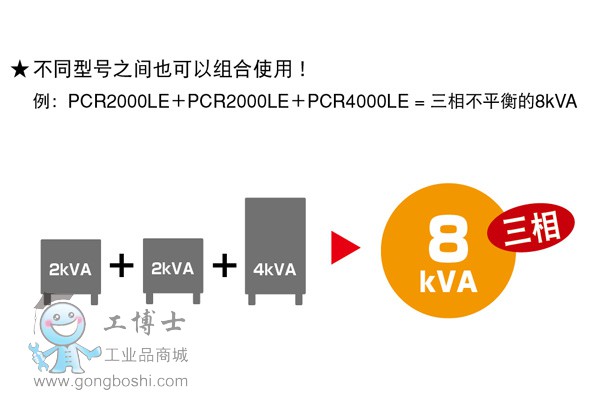

 單相3線、三相運行

全部型號/*大擴展容量：單相3線54kVA、三相81kVA

（與并聯運行選購件并用時）

* 需要使用另售的擴展運行驅動



通過單元結構獲得的卓越維護性能

PCR-LE系列（PCR500LE除外）為單元結構。功率單元可采用1kVA單位進行維護（更換等）。

其他功能

設定輸出阻抗

測量高次諧波

軟件起動（控制上升時間）

固定內部Vcc



型號	規格
PCR500LE	單相500VA,交流1 300V、1 999.9Hz、直流+/-1.4 +/-424V、支持外部信號輸入、可作為功率放大動作
PCR1000LE	單相1kVA,交流1 300V、1 999.9Hz、直流+/-1.4 +/-424V、支持外部信號輸入、可作為功率放大動作
PCR2000LE	單相2kVA,交流1 300V、1 999.9Hz、直流+/-1.4 +/-424V、支持外部信號輸入、可作為功率放大動作
PCR3000LE	單相3kVA,交流1 300V、1 999.9Hz、直流+/-1.4 +/-424V、支持外部信號輸入、可作為功率放大動作
PCR4000LE	單相4kVA,交流1 300V、1 999.9Hz、直流+/-1.4 +/-424V、支持外部信號輸入、可作為功率放大動作
PCR6000LE	單相6kVA,交流1 300V、1 999.9Hz、直流+/-1.4 +/-424V、支持外部信號輸入、可作為功率放大動作
PCR9000LE	單相9kVA,交流1 300V、1 999.9Hz、直流+/-1.4 +/-424V、支持外部信號輸入、可作為功率放大動作
