產品介紹
系列2001-sp-at magnehelic®差壓計，范圍0-1”廁所，與設定點指示器和鋁標簽。
產品規格
服務：空氣和不可燃，兼容氣體。（天然氣可供選擇）
濕材料：咨詢工廠。
外殼：壓鑄鋁外殼和面板，亞克力罩。外表面光潔度涂灰，耐鹽霧腐蝕試驗168小時。
精度：滿量程的±2%（±3% - 0 - 100 Pa，125 Pa，10mm和±4% - 00 - 60 Pa，- 6mm范圍），整個范圍在70°F（21.1°C）。
壓力范圍：35 psig（2.41條）、
惠普選項：80 psig（5.52條）。
超壓：浮雕插件打開約25 psig（1.72條）、標準計。
溫度范圍：20到140°F.（-6.67 60°C）。
尺寸：4“（101.6毫米）直徑表盤面。
安裝方向：垂直位置膜片。其他方位咨詢工廠。
工藝連接：8 / 1“女性不擴散核武器重復高壓水龍頭-一對側和一對背面。
重量：1磅2盎司（510克），國會議員和馬力2磅2盎司（963克）。
標準附件：2個1 / 8“不擴散的壓力接頭，2個1 / 8”管螺紋的橡膠管接頭和三個螺絲安裝適配器與螺絲的不擴散核武器。（安裝和卡環固定器取代了3個適配器在國會議員和惠普公司的配件。）
選型表

EXAMPLE	2001	SP-AT	Series 2001-SP-AT Magnehelic® Differential Pressure Gage, range 0-1" w.c., with set point indicator and aluminum tag.
RANGE	2000-00N 2000-00  2000-0  2001  2002  2003  2004 2005 2006 2008 2010 2015 2020 2025 2030 2040 2050 2060 2080 2100 2150 2300-0 2301  2302  2304  2310  2320  2330  2000-00AV 2000-0AV  2001AV  2002AV  2010AV  2201  2202  2203  2204  2205  2210  2215  2220  2230  2000-6MM  2000-10MM  2000-20MM  2000-25MM  2000-50MM  2000-80MM  2000-100MM 2000-150MM 2000-250MM 2300-20MM  2300-30MM  2000-1CM  2000-2CM  2000-5CM  2000-10CM  2000-15CM  2000-20CM  2000-25CM  2000-30CM  2000-40CM  2000-50CM  2000-80CM  2000-100CM 2000-150CM 2000-200CM 2000-250CM 2000-300CM 2300-4CM  2300-10CM  2300-20CM  2300-30CM  2000-60PA  2000-125PA 2000-250PA 2000-500PA 2000-750PA 2300-250PA 2300-500PA 2000-1KPA  2000-1.5KPA 2000-2KPA  2000-3KPA  2000-4KPA  2000-5KPA  2000-8KPA  2000-10KPA  2000-15KPA  2000-20KPA  2000-25KPA  2000-30KPA  2300-1KPA  2300-3KPA		.05-0-.2" w.c. 0-0.2" w.c. 0-0.5" w.c. 0-1" w.c.  0-2" w.c.  0-3" w.c. 0-4" w.c.  0-5" w.c.  0-6" w.c.  0-8" w.c.  0-10" w.c.  0-15" w.c.  0-20" w.c.  0-25" w.c.  0-30" w.c.  0-40" w.c.  0-50" w.c.  0-60" w.c.  0-80" w.c.  0-100" w.c.  0-150" w.c.  .25-0-.25" w.c. .5-0-.5" w.c.  1-0-1" w.c.  2-0-2" w.c.  5-0-5" w.c.  10-0-10" w.c.  15-0-15" w.c.  0-.25" w.c. & 300-2000 FPM AV 0-.5" w.c. & 500-2800 FPM AV 0-1" w.c. & 500-4000 FPM AV 0-2" w.c. & 1000-5600 FPM AV 0-10" w.c. & 2000-12500 FPM AV 0-1 psid  0-2 psid  0-3 psid  0-4 psid  0-5 psid  0-10 psid  0-15 psid  0-20 psid  0-30 psid  0-6 MM w.c.  0-10 MM w.c.  0-20 MM w.c.  0-25 MM w.c.  0-50 MM w.c.  0-80 MM w.c.  0-100 MM w.c.  0-150 MM w.c.  0-250 MM w.c.  10-0-10 MM w.c. 15-0-15 MM w.c. 0-1 CM w.c.  0-2 CM w.c.  0-5 CM w.c.  0-10 CM w.c.  0-15 CM w.c.  0-20 CM w.c.  0-25 CM w.c.  0-30 CM w.c.  0-40 CM w.c.  0-50 CM w.c.  0-80 CM w.c.  0-100 CM w.c.  0-150 CM w.c.  0-200 CM w.c.  0-250 CM w.c.  0-300 CM w.c. 2-0-2 CM w.c. 5-0-5 CM w.c. 10-0-10 CM w.c. 15-0-15 CM w.c. 0-60 Pa  0-125 Pa  0-250 Pa  0-500 Pa  0-750 Pa  125-0-125 Pa  250-0-250 Pa  0-1 kPa  0-1.5 kPa  0-2 kPa  0-3 kPa  0-4 kPa  0-5 kPa  0-8 kPa  0-10 kPa  0-15 kPa  0-20 kPa  0-25 kPa  0-30 kPa  .5-0-.5 kPa 1.5-0-1.5 kPa
OPTION		-AT -COO  -ED  -G  -HC  -HP  -LT  -M  -MP  -NIST -R  -SP  -ST  -TA  -TAMP -Y	Aluminum Tag Certificate of Origin Energizing Green Scale Overlay Horizontal Calibration (90° Face Up) High Pressure Low Temperature Mirror Scale Overlay Medium Pressure NIST Certificate of Calibration Red Scale Overlay Set Point Indicator Stainless Steel Tag Tilt Angle from Vertical in Degrees (-90 to 90) Tamperproof Knobs Yellow Scale Overlay

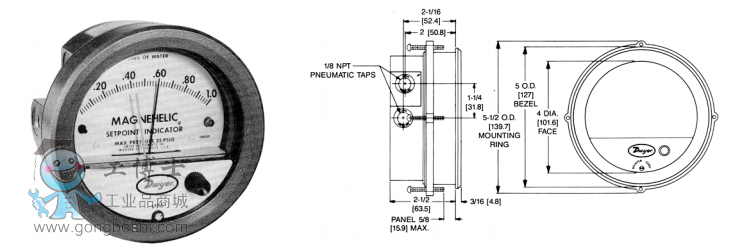

尺寸圖
