| 綜合技術數據： |
| 產品名稱 |
|

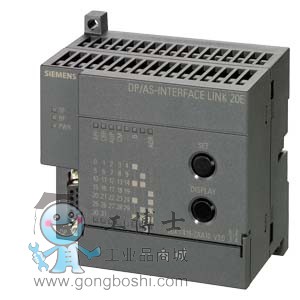

PROFIBUS DP/AS-Interface Link |
| 產品類型名稱 |
|
DP/AS 接口鏈接 20E (AS-i V 3.0) |
| 防護等級 IP |
|
IP20 |
| 電氣連接規格 AS-I 接口的 |
|
螺栓連接 |
| 電源類型 |
|
通過 AS-i |
| 工作條件 獨立電源 24 V |
|
不 |
| 消耗電流 |
|
|
| ● 來自 AS 接口的異形電纜 |
|
|
| — 30 V 時 *大值 |
mA |
200 |
| 損耗功率 [W] |
W |
4.5 |
| 絕緣電壓 測定值 |
V |
500 |
| 產品功能 適用于 AS-i Power24V |
|
不 |
| ● 備注 |
|
自產品狀態 2 起/ 固件版本 V3.1 |
| 產品特點 冗余能力 |
|
是的 |
| ● 備注 |
|
結合使用 Y-Link |
| 產品功能 |
|
|
| ● 基于網絡的管理 |
|
不 |
| ● 通過 Email 的診斷 |
|
不 |
| ● 電位隔離 |
|
是的 |
| 顯示方式 |
|
|
| ● 通過 LED 指示燈的狀態顯示 |
|
PWR, APF, CER, AUP, CM, BF, SF |
| 組態方式 AS-I 接口的 |
|
設備、STEP7、GSD、指令接口上的成套按鍵 |
| 通信/協議: |
| 版本 AS-Interface 特性 |
|
V 3.0 |
| AS-Interface 主配置文件 支持 |
|
M4（符合 AS 接口規格 V 3.0） |
| 數據傳輸模式 |
|
PROFIBUS |
| 接口數量 |
|
|
| ● 作為 AS-Interface |
|
1 |
| ● 符合 RS 485 |
|
1 |
| ● 符合工業以太網 |
|
0 |
| ● 依照 PROFINET |
|
0 |
| ● 依照無線 |
|
0 |
| ● 依照 USB |
|
0 |
| ● 其它 |
|
0 |
| 產品組件 可視接口 |
|
不 |
| 協議 支持 |
|
|
| ● ASI安全工作協議 (ASIsafe(Safety at work)-Protokoll) |
|
不 |
| ● PROFIsafe 協議 |
|
不 |
| ● PRO BUS |
|
是的 |
| ● PROFINET IO 協議 |
|
不 |
| ● PROFINET CBA 協議 |
|
不 |
| ● TCP/IP |
|
不 |
| ● SNMP |
|
不 |
| 無線通信標準 IEEE 802.11 |
|
不 |
| 輸入/ 輸出： |
| 輸入端數目 在 AS-I 接口 *大值 |
|
496 |
| 輸出端數量 在 AS-I 接口 *大值 |
|
496 |
| AS-i 從站的數量 每個 AS-Interface *大值 |
|
62 |
| 總線循環時間 AS-I 接口的 |
|
|
| ● 在 31 個從站時 |
ms |
5 |
| ● 在 62 個從站時 |
ms |
10 |
| 訪問數字式 I/O 數據 |
|
通過過程映像/外圍設備地址和數據組傳輸 |
| 訪問模擬 I/O 數據 |
|
通過數據組傳輸 |
| 機械數據： |
| 寬度 |
mm |
90 |
| 高度 |
mm |
80 |
| 深度 |
mm |
62 |
| 緊固類型 |
|
用于扣接在35mm的安裝導軌上 |
| 模塊格式 |
|
IP20 |
| 環境條件： |
| 環境溫度 |
|
|
| ● 安裝在水平的異型匯流排上時 |
°C |
0 ... 60 |
| ● 安裝在垂直的異型匯流排上時 運行期間 |
°C |
0 ... 45 |
| ● 運輸期間 |
°C |
-40 ... +70 |
| ● 存放期間 |
°C |
-40 ... +70 |
| 相對空氣濕度 25 °C 時 運行期間 *大值 |
% |
95 |
| 安裝高度 高度超出水平面以上 *大值 |
m |
2 000 |
| 安全： |
| 應用適宜性 針對防故障安全性的功能 |
|
不 |
| 防爆標識 用于所屬設備的自我安全保護 |
|
|
| ● EEx ia |
|
不 |
| ● EEx ib |
|
不 |
| 對于氣體的防爆炸保護類別 |
|
無 |
| 對于粉塵的防爆保護類別 |
|
無 |
