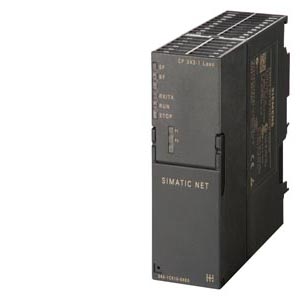

西門子6GK7343-1EX30-0XE0型通訊模塊CP343-1，支持ICP/IP和UDP
                                                                            將SIMATIC S7-300 連接到工業以太網
                                                                            RJ45連接
                                                                            可對傳輸協議TCP與UDP實現多協議運行
                                                                            可對傳輸協議TCP與UDP實現多協議運行

傳輸速率
傳輸率
● 在**個接口處		10 ... 100 Mbit/s
接口
接口數量 / 符合工業以太網		2
電氣連接數量
● 在**個接口處 / 符合工業以太網		2
● 適用于電源		1
電氣連接規格
● 在**個接口處 / 符合工業以太網		RJ45 端口
● 工業以太網接口		RJ45 端口
● 適用于電源		2 針可插接端子排
電源電壓、電流消耗、功率損耗
電壓類型 / 電源電壓		DC
供電電壓 / 1 / 來自背板總線		5 V
供電電壓		24 V
供電電壓 / 外部		24 V
供電電壓 / 外部 / DC 時 / 額定值		24 V
相對正公差 / DC 時 / 24 V 時		20 %
相對負公差 / DC 時 / 24 V 時		15 %
消耗電流
● 來自背板總線 / DC 時 / 5 V 時 / 典型		0.2 A
● 來自外部電源電壓 / DC 時 / 24 V 時 / 典型		0.16 A
● 來自外部電源電壓 / DC 時 / 24 V 時 / *大值		0.2 A
損耗功率 [W]		5.8 W
許可的環境條件
環境溫度
● 在垂直安裝時 / 運行期間		0 ... 40 °C
● 在水平安裝時 / 運行期間		0 ... 60 °C
● 存放期間		-40 ... +70 °C
● 運輸期間		-40 ... +70 °C
相對空氣濕度 / 25 °C 時 / 無冷凝 / 運行期間 / *大值		95 %
防護等級 IP		IP20
結構、尺寸和重量
模塊格式		緊湊型模塊 S7-300 一倍寬
寬度		40 mm
高度		125 mm
深度		120 mm
凈重		0.22 kg
緊固類型
● S7-300 異型導軌安裝		是的
性能數據 / 開放式通訊
可能的連接數 / 適用于開放式通信 / 通過發送/接收模塊 / *大值		16
數據量
● 用作各個 ISO 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / *大值		8 Kibyte
● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / *大值		8 Kibyte
● 用作 TCP 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / *大值		8 Kibyte
● 用作各個 UDP 連接的有效數據 / 適用于開放式 IE 通信 / 通過發送/接收模塊 / *大值		2 Kibyte
Multicast 設備數量		16
性能數據 / S7 通訊
可能的連接數 / 用于 S7 通信
● *大值		16
性能數據 / 多協議運行
有效連接數量 / 多協議運行時		32
性能數據 / PROFINET 通訊 / 用作 PN IO 控制器
PN IO 設備數量 / 連接 PROFINET IO 控制器 / 可運行 / 總計		32
外部 PN IO 支路數量 / PROFINET 中 / 各個組件載體		1
數據量
● 用作輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / *大值		1 Kibyte
● 用作輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / *大值		1 Kibyte
● 作為各個 PN IO 設備輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / *大值		1433 byte
● 作為各個 PNIO 設備輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / *大值		1433 byte
● 作為各個 PN IO 設備輸入變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / *大值		240 byte
● 作為各個 PNIO 設備輸出變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / *大值		240 byte
性能數據 / PROFINET 通訊 / 用作 PN IO 設備
產品功能 / PROFINET IO 設備		是的
數據量
● 用作輸入變量的有效數據 / 用作 PROFINET IO 設備 / *大值		512 byte
● 用作輸出變量的有效數據 / 用作 PROFINET IO 設備 / *大值		512 byte
● 用作輸入變量的有效數據 / 各個子模塊用作 PROFINET IO 設備		240 byte
● 用作輸出變量的有效數據 / 各個子模塊用作 PROFINET IO 設備		240 byte
● 用作每個子模塊兼容范圍的有效數據		240 byte
子模塊數量 / 各個 PROFINET IO 設備		32
性能數據 / 遠程控制系統
協議 / 支持
● TCP/IP		是的
產品功能 / MIB 支持		是的
協議 / 支持
● SNMP v1		是的
● DCP		是的
● LLDP		是的
組態軟件
● 需要		STEP 7 V5.4 SP2 或更高/STEP 7 Professional V11 (TIA Portal) 或更高
識別和維護功能
● I&M0 - 設備專有信息		是的
● I&M1 - 設備標識/地點標識		是的
產品功能 / 診斷
產品功能 / 基于網絡的診斷		是的
產品功能 / 交換機
產品裝備 / 交換機		是的
產品功能
● 交換機管理型		不
● IRT 時 / PROFINET IO 交換機		是的
● 利用 STEP 7 配置		是的
產品功能 / 冗余
產品功能
● 環冗余		是的
● 冗余管理器		不
協議 / 支持 / 媒體冗余協議 (MRP)		是的
產品功能 / 安全
產品功能
● 網絡應用程序的密碼保護		不
● ACL - 基于 IP		是的
● ACL - 基于 IP 適用于 PLC/路由		不
● 斷開不必要的服務		是的
● 禁用物理端口通訊		是的
● 非法訪問日志文件		不
產品功能 / 時間
產品功能 / SICLOCK 支持		是的
產品功能 / 轉發時間同步		是的
協議 / 支持 / NTP		是的
