概述

6 系列直流電機軸高 160-280。功率范圍擴展到了 30kW 到 510kW，轉矩 300Nm 到 3400Nm。
電機為 4 極，非補償式。
電流變化速度對于全疊片設計允許*快 250 IN/秒。高質量的 DURIGNIT 2000® 絕緣系統使電機可以用在潮濕、熱帶氣候條件下以及工業環境中。所有的繞組在插入時都完全浸入。轉子繞組已密封，以便防止電刷灰塵侵入。
由于采用了模塊式設計，可以在基本電機上實現多種冷卻類型和保護等級。
防護等級 IP23 的 1GH6 基本電機沒有自己的冷卻裝置，必須連接外部冷卻系統。

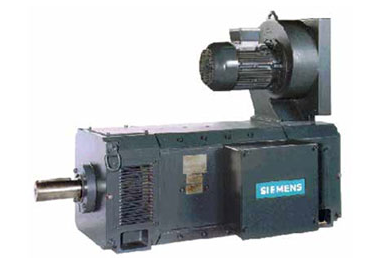

就像 1GG6 電機帶有一個獨立驅動的風扇電機一樣，該電機也可以無需使用中央冷卻系統。IP54 或 IP55 的防護等級可以在兩側使用管道連接實現或者安裝空-水冷卻器（1HS6）或者空-空冷卻器（1HQ6）實現（不適用于軸高 160 的版本）。對于注入溫度 25 °C 的冷卻水，1HS6 版的額定功率與 1GH6 相同。1HQ6 版的功率大約是 1GH6 版的 70%。
在開發電機時，我們對實現高機械強度給予了特殊的重視，從而確保了電機能夠具有轉矩剛性，并**堅固。這意味著電機可以工作在廣泛的應用中，例如用在磨床上、滾軋機上或者印刷機上。

技術數據一覽

簡述

功率范圍：	31.5-510 kW
額定電樞電壓：	420-810 V DC
勵磁：	獨立勵磁
軸高：	160 到 280 mm
極數：	4極
速度：	*高 4500 rpm
防護等級：	IP23 和 IP54
結構類型：	IM B3、IM B35、IM V1 等
冷卻類型：	IC06 / IC17 / IC37 / IC A06 A66 / IC W37 A86
定子設計：	全疊片
符合標準：	IEC, EN, DIN, VDE
操作：	調速器運行，1象限和 4 象限，S1-S9

客戶獲益

• 功率密度高，而外形小巧

• SINAMICS DCM 直流調速器通過豐富的診斷功能實現了高工作安全性和可用性

• 由于采用了 DURIGNIT 2000 絕緣系統，具有高熱儲備量，可以承受連續過載運行

• 通過極高的效率實現了低損耗

• 使用經過優化的電流環流系統，實現了長電刷壽命


  典型應用

  • 起重和索道驅動器

  • 滾軋機驅動器和繞線器

  • 用于起重機的起重和移動裝置驅動器

  • 塑料行業中的擠壓機

  • 印刷機驅動器

  • 造紙機驅動器
