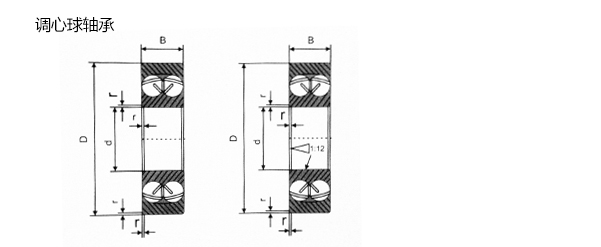

條滾道的內圈和滾道為球面的外圈之間,裝配有鼓形滾子的軸承。 外圈滾道面的曲率中心與軸承中心一致,所以具有與自動調心球軸承同樣的調心功能。在軸、外殼出現撓曲時,可以自動調整,不增加軸承負擔。調心滾子軸承可以承受徑向負荷及二個方向的軸向負荷。徑向負荷能力大,適用于有重負荷、沖擊負荷的情況。內圈內徑是錐孔的軸承,可直接安裝;蚴褂镁o定套、拆卸筒安裝在圓柱軸上。保持架使用鋼板沖壓保持架、聚酰胺成形保持架及銅合金車制保持架。調心球軸承可承受較大的徑向載荷,同時也能承受一定的軸向載荷。該類軸承外圈滾道是球面形,故具有調心性能,當軸受力彎曲或傾斜而使內圈中心線與外圈中心線相對傾斜不超過1°~2.5°時,軸承仍能工作
