溫度變送器

可在高達6 kV的高壓電位下進行精確的溫度測量

使用Pt100電阻溫度計在高壓環境中測量溫度時，標準溫度變送器由于絕緣性能不夠，通常不合適。 電阻溫度計則可對高電壓絕緣。但在實際情況下，可用的安裝空間通常太小。此外，熱老化和機械老化也會減弱絕緣性能。

因此，電力電子組件上的溫度測量采用耐高壓電流隔離來提供*高的安全性。典型應用包括電動機、發電機或變壓器繞組的溫度監控。

解決方案：6 kV AC/DC基本絕緣Pt100變送器

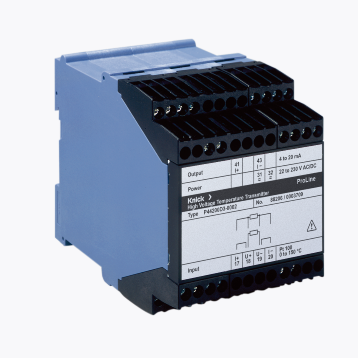

新推出的ProLine P 44000高壓應用變送器可將2線或4線Pt100電阻溫度計的電阻轉換為4到20 mA的信號，精度高，延遲時間短。

在輸出信號與輸入信號和電源電壓之間實現了電流隔離。電流隔離的設計工作電壓可達6 kV AC/DC。在常規測試中，測試電壓為15 kV AC。真空封裝可保護電路不受環境影響，并確保維持非凡的隔離性能。

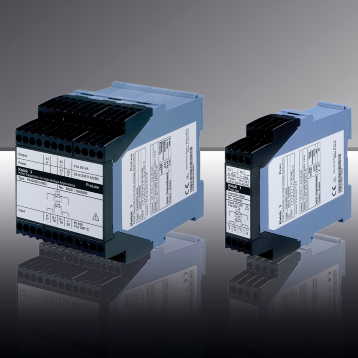

產品系列涵蓋0到150 °C、0到200 °C以及0到300 °C這些標準范圍。變送器采用67.5和22.5 mm的模塊化外殼，可滿足不同要求。

ProLine P 44000 - 概覽

• 適于Pt100溫度傳感器的變送器，2線或4線連接

• 固定范圍型號，包括0到150 °C、0到200 °C和0到300 °C的輸入范圍

• 外加輸出電流4到20 mA

• 緊湊型67.5 mm和22.5 mm模塊化外殼，基于歷經檢驗的VariTrans技術

• 隔離度高，可達6 kV AC/DC基本絕緣以及高達2.5 kV AC/DC的加強絕緣，過壓III類和污染度2，符合EN 50178標準（輸入對輸出和電源

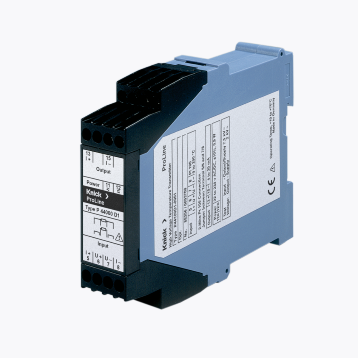

• 22.5 mm外殼適用于*高2 kV AC/DC的較低絕緣要求（基本絕緣）

• 測量誤差低達± 1 K（通常為± 0.5 K），T90延遲時間短至100 ms

• VariPower寬范圍電源，20...253 V AC/DC，確保即使在電網不穩定的情況下也可安全工作

• 真空封裝，免受環境影響

• 適用于極端環境：工作時的環境溫度范圍為–40...+85°C

5年質保
