雙電源自動轉換開關（ CB 級） 產品概述

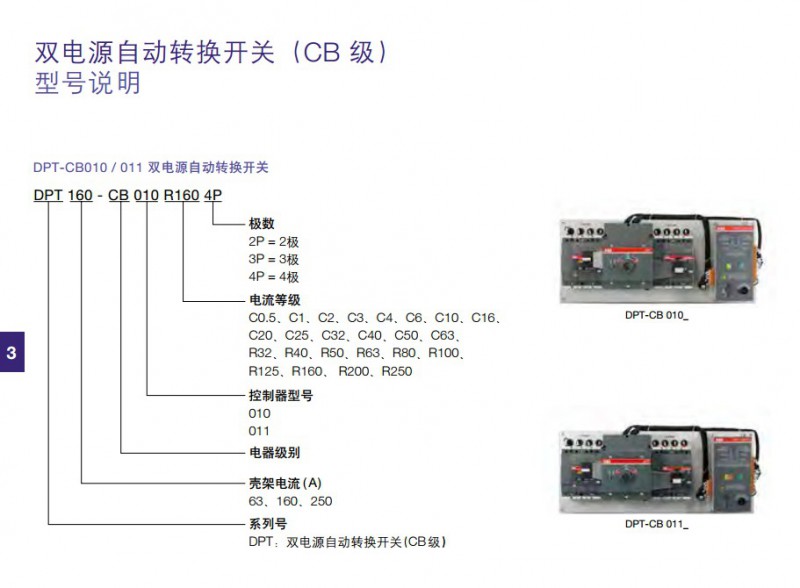

DPT-CB010 / 011 雙電源自動轉換開關

- 額定電流可高達 250A

- 配備 010 或 011 控制器

- 配備微型斷路器或塑殼斷路器（ T1、 T3）

- 額定極限短路分?jǐn)嗄芰Γ?高可達 85kA

- 可帶負載切換

- 可靠的機械及電氣聯鎖確保用電安全

- 可手動、電動及自動操作

- 內置離合器，使手動操作更輕松自如，既省力，又可保護電動機壽命

- 單相檢測，全面保護系統安全

- N線接錯報警及保護，防止人為誤操作

- 常用和備用電源均可提供監控和保護

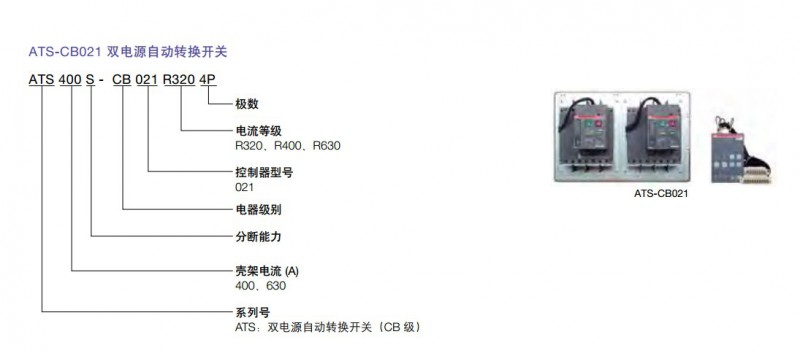

ATS-CB021 雙電源自動轉換開關

- 一體化產品額定電流可高達 630A

- 配備 ATS021 智能控制器，可進行柜門或?qū)к壈惭b

- 插拔式接線，簡單便捷

- 配備電子式脫扣的塑殼斷路器 T5

- 額定極限短路分?jǐn)嗄芰?高可達 100kA

- 可靠的機械和電氣聯鎖，確保維護和用電安全

- 雙電機驅動機構，使系統運行更加穩定安全

- 可手動、電動及自動操作

- 單相檢測，全面保護系統安全

- 常用電源，備用電源均提供監控和保護

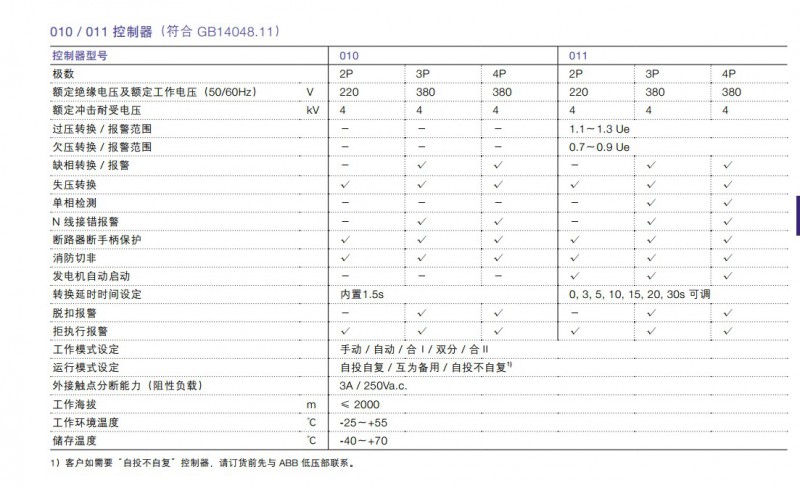

智能控制器

ATS021 智能控制器是一種標準型的控制器，可與兩個帶有機械聯鎖及電動操作機構的斷路

器（塑殼斷路器或空氣斷路器）配合使用，可應用在三相三線的配電系統中（但需一個 380

/ 220Va.c. 的轉換變壓器），也可應用在 60Hz 的市電與發電機之間的兩路配電系統中；具

有寬廣的應用電壓范圍，*高可應用在 480V 的三相配電系統中。

ATS022 智能控制器是一種高級型的控制器，可與兩個帶有機械聯鎖及電動操作機構的斷

路器（塑殼斷路器或空氣斷路器）配合使用，特點是除具有 ATS021 控制器*基本功能

外，還具友好的人機對話界面， 而且有更多的電源頻率可供選擇，更寬的工作電壓范圍

（ 100～480V）和操作延時設定（*長達 5 分鐘）；可檢測斷路器狀態，還可發出指令讓客

戶卸掉不重要負載，并帶有通訊模塊，具備*多可帶 20 個故障的記憶功能。

ATS022 智能控制器配合 2 個時間繼電器，可實現母聯切換功能：在兩路電源皆正常時，母

聯兩端的負載分別由兩路電源正常供電。當其中一路電源發生故障時，先把故障電源斷開，

合上母聯斷路器，再由正常的電源給負載供電。一般應用在要求供電連續性極高的重要場

合。

注： ATS021 和 ATS022 控制器與斷路器進行單獨配置時，可實現電流高達 6300A 的雙電源自動轉換開關。
