應用案例

ACD200系列在雕刻機上的應用

概述：
       隨著CNC雕刻機（也叫數控雕刻機，它體現的是一種自動化以及機械化的生產模式）。CNC數控技術配合高性能的變頻控制器和伺服驅動設備在各生產行業的發展應用，數控雕刻機日益成為當今雕刻行業的主流配置。
       主軸系統是數控雕刻機的重要組成部件，其性能對數控雕刻機整機的性能有著至關重要的影響。

工作原理：        主流數控雕刻機是由計算機、雕刻機控制器、雕刻機主體三部分組成，其工作原理是通過計算機內配置的專用雕刻軟件進行圖樣設計和排版，經由計算機把設計與排版的信息傳送至雕刻機控制器中，再由控制器把這些信息轉化成能驅動步進電機或伺服電機的脈沖信號，控制雕刻機主體上X、Y、Z三軸的雕刻走刀定位。同時，

功能要求及接線：
       ◆控制方式選擇用多段VF曲線。
       ◆需要端子控制作為命令源，二線式端子控制：只需一個正轉命令FWD。
       ◆頻率源為模擬量設定（電腦控制板輸出0～10VDC），只需要從AI1口輸入頻率指令即可。
       ◆*高運行轉速一般在24000r/min，換算變頻器的運行頻率為400Hz（2級的高速電機），*低的切削轉速為2000r/min，我們acd210系列機器*高輸出頻率可以達到1500Hz,EH600A系列產品*高輸出頻率是650Hz（非標高頻專用機型可以輸出1500Hz）,可以很好的滿足其要求。
       ◆加速和減速時間根據客戶自身需求，一般在20～30s。
       ◆需要故障信號輸出信號(繼電器)和故障復位信號（RST輸入）。

參數調整：

◆變頻器端子號與維宏卡號標識：
FWD（正轉）－  COM短接       MI1（多段速一）－  12口
MI2(多段速二) － 13              MI3（多段速三）－  6口
COM（公共端）－14口
或者直接使用應用宏參數：H0.28 : 5
◆手動調節對應參數表：
H0.03=1  運行命令通道
H0.05=10S 加速時間           H0.06=10S 減速時間
H0.08=××HZ輸出頻率上限（根據電機的銘牌設定）
H0.22=6載波頻率             H3.19= 100HZ  一段速頻率
H3.20=150HZ 二段速頻率      H3.21=200HZ  三段速頻率
H3.22=250HZ  四段速頻率     H3.23=300HZ  五段速頻率
H3.24=350HZ  六段速頻率     H3.25=400HZ   七段速頻率
H6.00=1 多段速端子1         H6.01=2 多段速端子2
H6.02=3 多段速端子3
H8.01=220/380V 額定電壓       H8.02=   電機額定電流
H8.03=400HZ  電機額定頻率    H8.04=24000轉  電機額定轉速
H8.05=2   電機極數
◆注意：短接FWD和COM前應先更改參數

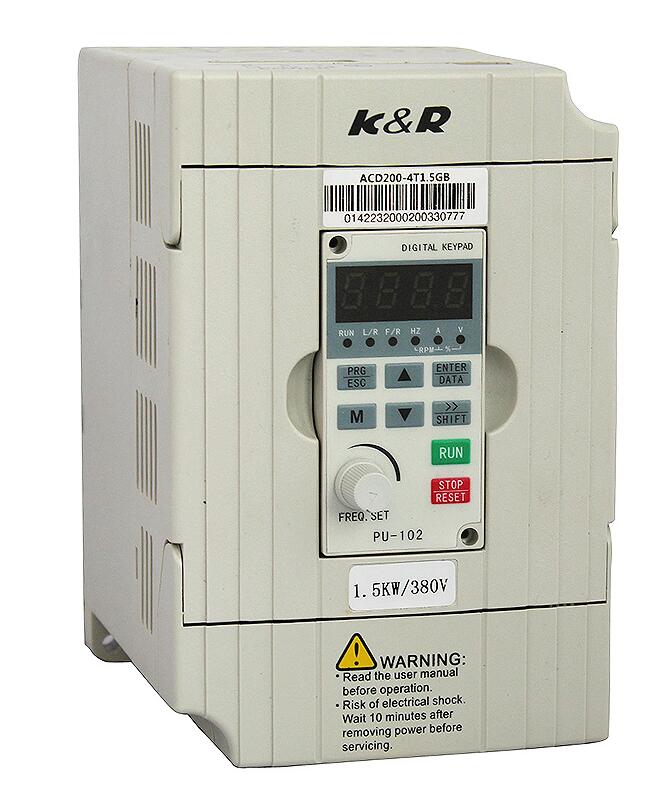

產品規格

標準接線圖

尺寸一覽表
T22塑殼

T75塑殼

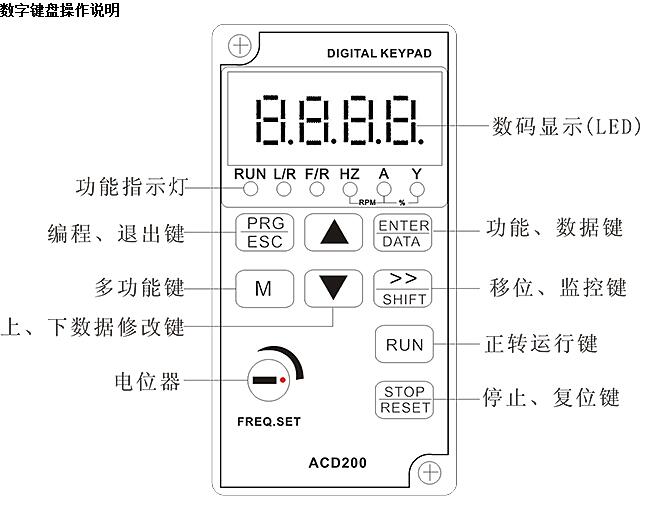

鍵盤外形尺寸與安裝尺寸
 PU-102  鍵盤尺寸

PU-202  鍵盤尺寸

PUS-10 鍵盤合尺寸

技術特點
真正的傻瓜型變頻器，客戶無需設置任何參數
全新的軟硬件設計
死區補償功能，實現低頻率大輸出轉矩
高效的故障查詢與記錄功能，方便排除故障
獨特的設計，使變頻器對電源的污染降低*低
頻率高達2000HZ，可滿足所有雕刻機的頻率要求
多達16段速，滿足雕刻機多段速度的要求
面板可內置、可外引且?guī)�面板電位�?/span>
0~10V模擬量輸入
具有自定義VF曲線功能
