ACS880單傳動   0.55 至 3200kW

功率范圍: 1.5千瓦至5600千瓦

對您而言，全能型傳動意味著什么？

全能型傳動意味著您所選擇的傳動裝置可為您的企業創造價值。它們能夠滿足您的企業***的需求，幫助您節省能源，降低運營成本。此外，全能型還意味著更容易選型和使用并且易于維護。這些都是ABB工業傳動成為各個領域全能型解決方案的基礎。

全能型ACS880系列傳動

ACS880系列傳動是ABB全能型傳動產品家庭的成員。ACS880系列可以滿足任何工業過程、自動化系統、用戶和企業的需求，其寬泛的功率和電壓范圍可適用于驅動各種類型的電機。其創新的通用架構，可以簡化操作、改善能效和擴大產出。ACS880系列包含單傳動、多傳動和傳動模塊。

1.傳動應用編程

基于EC61131-3編程工具的客戶定制化功能有助于滿足特定的應用需求。該傳動還易于實現與ABB的PLC和HMI等其他產品的打包集成方案。

2. 可靠的安全性能

安全力矩中斷作為標配內置功能�？蛇x的安全功能模塊可以提供擴展的安全功能，從而簡化配置，減少安裝空間。

3. 直接轉矩控制（DTC）

ABB***的電機控制技術，可為所有應用和幾乎任何交流電機提供***的速度和轉矩控制。

4.可插拔式存儲單元

將所有軟件和參數配置存儲在方便更換和安裝的存儲單元中。

5. 遠程監控

使用網絡服務器NETA-21可讓您在全球各地監控和訪問傳動模塊。

6. 應用控制程序

各種已有的應用控制程序可以優化應用，提高生產率和使用率。

7. 能效管理

變頻器可以提供諸如能源優化器和能效信息之類的功能，幫助您監控和節省工業過程的能耗。

8. 傳動到傳動的連接

可讓變頻器之間保持快速通訊——包括主從配置，無需任何額外的硬件。

ACS880單傳動

ACS880是適用于所有領域的新一代全能型低壓交流傳動，可為使用者在各個行業和應用提供***的兼容性和靈活性。ACS880單傳動是獨立式變頻器。它們可以為滿足各個行業的不同需求而量身定制，包括石油天然氣、采礦、冶金、化工、水泥、發電廠、物料搬運、制漿造紙、木材加工、船舶、供水和污水處理、食品飲料和汽車等行業。ACS880變頻器可以適用于各種應用，包括起重機、擠出機、絞盤機、卷曲機、傳送帶、攪拌機、壓縮機、離心機、試驗臺、升降機、泵和風機等。

適用于各類用戶

新一代傳動模塊擁有簡單易用的接口，可以為您節省傳動的調試和維護時間。您只要學會了一臺傳動的操作技能，就能輕松操作我們?nèi)�能型傳�?dòng)產品系列的所有傳動。

新一代控制盤支持20多種語言。新的PC工具可以提供廣泛的傳動監控功能，讓您快速訪問傳動設置。通過認證的集成安全功能可以保證設備操作人員的人身安全。

適用于各種工業過程

傳動適用于各種工業過程。它們幾乎能控制所有交流電機，提供豐富的輸入/輸出接口，支持主流的現場總線通訊協議。傳動涵蓋了寬泛的電壓和功率范圍基于直接轉矩控制（DTC）技術的控制功能既適用于基本應用，也適用于要求苛刻的應用�；�于傳動的靈活性和擴展能力，一個傳動平臺就能控制所有應用或工業過程，這讓您的選型工作更簡單方便。

適用于各種環境

減輕工業對環境影響的需求與日俱增。ABB變頻器可以幫助您降低能耗。新一代的傳動擁有能源優化功能，它有助于減少能耗。內置的能效計算器可幫助您分析和優化工業過程。我們的六步式能效評估項目可幫助您發現某些應用的節能潛力。我們提供的服務貫穿傳動整個生命周期，讓您始終能保持**的能效，從安裝調試一直到傳動產品退役為止。

適用于各類企業

我們新一代全能型傳動不僅僅是機器設備，更是您業務戰略的組成部分。除了可以更好地控制工業過程，該傳動還能降低能耗，提高生產率、靈活性和易用性。除傳動之外，我們還提供一系列產品和服務支持您的業務發展。憑借在90多個國家設立的辦事處和全球性技術合作伙伴網絡，我們完全可以為全球各地客戶提供技術咨詢和支持。
控制盤 (ACS-AP-x)

從頂部邊緣向前拉，取下控制盤；按照相反順序重新安裝控制盤�？刂票P的使用，請

參見固件手冊

連接PC

如下所示用USB 數據線將PC 連接到傳動上 (USB Type A <-> USB Type Mini-B):

1. 從底部向上取下USB 連接器蓋板。

2. 在控制盤USB 連接器上插入U(xiǎn)SB 數據線Mini-B 插頭。

3. 在PC 的USB 連接器上插入 USB 數據線A 插頭。 -> 控制盤顯示：USB 已連接。

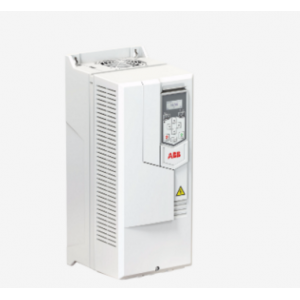

ACS880-01

外形尺寸R1至R9，IP21

基本控制程序這一軟件適用于整個ACS880系列傳動。內置預編程應用宏等功能可以節省配置和調試傳動的時間。預編程應用宏可幫助設置許多功能參數，包括：

用于輸入/輸出控制和現場總線適配器控制的基本設置

用于本地和遠程操作的手動/自動控制

適用于閉環工藝的PID控制

適用于重復循環的順序控制

轉矩控制

四個用戶配置組配置文件，用于存儲多個傳動的不同配置參數表

直接轉矩控制（DTC）

該傳動配備ABB***的電機控制平臺——直接轉矩控制（DTC）技術，它可支持交流感應電機、永磁電機、伺服電機以及新型同步磁阻電機。在電機從停機狀態變成轉矩和速度*大的狀態時，DTC可在無需編碼器或位置傳感器的情況下控制電機。DTC可提升設備的過載承受能力，提供大啟動轉矩，減少設備承受的應力。

能效信息

該傳動擁有內置能效計算器，可讓用戶調整工業過程從而確保優化能源使用。能效優化模式可確保轉矩電流比*大，從而幫助減少能耗。負載水平監控器可以利用三個記錄器采集傳動的數據：兩個幅值記錄器，一個峰值記錄器。計算器可以提供基本能效信息：能耗量和節能量、二氧化碳減排量和節省金額。

其他軟件功能包括：

可插拔式存儲單元

可插拔式存儲單元用來存儲軟件，包括用戶設置、參數設置和電機參數。該存儲單元安裝在控制單元上，拆卸方便，易于維修、升級或更換。這種通用的存儲單元適用于整個ACS880系列傳動產品。

應用控制程序

我們的應用控制程序是我們與客戶密切合作，經過多年的努力開發的。因此，我們在開發應用程序時吸取了多位客戶的經驗教訓，能夠使您根據自己的具體需求，靈活調整程序。這些程序提高了應用的可用性，并降低了能耗。它們提高了應用的安全操作水平，并降低對PLC的需求。其他優勢包括保護機械和優化應用工作效率。這些程序還優化了時間的利用，并降低運營成本。

ACS880應用控制程序具備自適應編程特性。這為對現有的應用控制程序功能輕松進行微調創造了條件。另外，我們也清楚，客戶的流程可能需要不同的配置，因此，我們的每個控制程序都能提供多達四個不同的配置參數表或稱“用戶參數集”。ACS880變頻器標配集成式安全功能——安全力矩中斷（STO）。可選的安全功能模塊FSO-12具備包括安全制動控制（SBC）在內的多個安全功能。

適用于起重機的控制程序

這個控制程序?qū)Ｓ糜诠�業、港口、建筑機械和海洋平臺的起重機。用戶可以采用同一軟件控制起重機的提升、小車和大車等。該控制程序內置機械制動控制功能，以保證機械盤式或鼓式制動器的安全開啟和關閉。多電機的同步控制功能支持單機功能和主從功能。用于負載運行的同步控制，為在運輸過程中，以平穩和平衡的方式升降集裝箱創造了條件。負載速度控制功能使給定負載的起升速度達到*大化，并確保在弱磁區域，有足夠的電機轉矩。這*大限度地縮短了工作時間，優化了起重機的起重能力。支持現場總線和傳統I / O控制。

用于卷取機的控制程序

這種控制程序可確保紡織品、塑料和紙等卷筒材料優化地進行開卷和卷繞。控制程序監測卷筒的直徑和卷繞材料的張力，確�？刂凭砝@機械不同部分的過程實現同步。基于來自卷繞材料的浮動或張力測量的反饋，適當調整變頻器的速度或轉矩。這確保了簡單直接經濟**地處理卷繞材料。另一個特點是機械ID run功能，可自動計算出卷筒的慣量和摩擦。這讓變頻器的調試更快。

用于石油機械的控制程序

控制程序可提高PCP（螺桿泵）、ESP（電潛泵）或桿泵的石油產量。它不需要任何反饋編碼器，從而節省成本，并提高了可靠性。控制程序在優化石油生產的同時，還降低了整個泵系統的應力。倒轉停工功能尤其適用于PCP泵和ESP泵，*大限度減少故障，確保油泵安全。還具備不同的啟動斜坡功能。無傳感器控制功能（空抽控制）通過使用預定能量水平，優化石油的泵送效率。用于離

用于離心機/分離機的控制程序

這個控制程序經過專門設計，可執行常規離心機的編程功能。控制程序優化離心機、分離機或臥式螺桿離心機的固體與液體的分離。臥式螺桿離心機的速度差可利用ACS880變頻器的主從功能控制。

幾乎可以控制任何類型的交流電機

集成安全功能幫助簡化配置

集成的安全功能減少了對外部安全組件的需求，可以簡化配置，節省占用空間。安全功能是ACS880傳動內置的功能，包括標配安全力矩中斷（STO）功能。其他安全功能可以通過可選的緊湊型安全功能模塊獲取，包括安全停機1（SS1）、緊急安全停機（SSE）、安全限速（SLS）、安全制動控制（SBC）、*大安全速度（SMS）和意外起動預防（POUS）等等。ACS880的安全功能根據EN/IEC61800-5-2設計，符合歐盟機械規范2006/42/EC的要求。

標配安全力矩中斷功能

安全力矩中斷（STO）用于防止意外起動并發揮停機保護作用，有助于設備安全維護和運行。安全力矩中斷功能被激活之后，傳動將不提供旋轉場。這可以防止電機在軸上產生轉矩。根據EN 60204-1的0類安全停機定義，這項功能相當于非受控停機。

安全功能模塊

易于連接和配置的安全功能模塊FSO-12，將一系列安全功能和能滿足當前安全要求和標準的自診斷功能全部集成在一個緊湊的模塊中。相比利用外部安全組件，FSO-12將所支持的功能與傳動功能無縫集成，從而免除了實施安全功能連接和配置工作的需要。安裝FSO-12減少了所需布線數量，它是一種被整合在安全功能模塊中幫助確保變頻器安全運行的高性價比解決方案。安全功能的調試和設置可以借助Drive composer pro PC工具進行。借助PROFIsafe現場總線適配器模塊（FENA-21），傳動和FSO-12可以輕松與安全PLC連接。詳情請聯系當?shù)?/span>ABB辦事處。

安全功能模塊支持以下安全功能（實現高達SIL 3 或 PL e 安全等級（3級））：

FSO-12也可作為備件套件訂購。該套件包含適用于ACS880變頻器的*常見的組裝配件。
