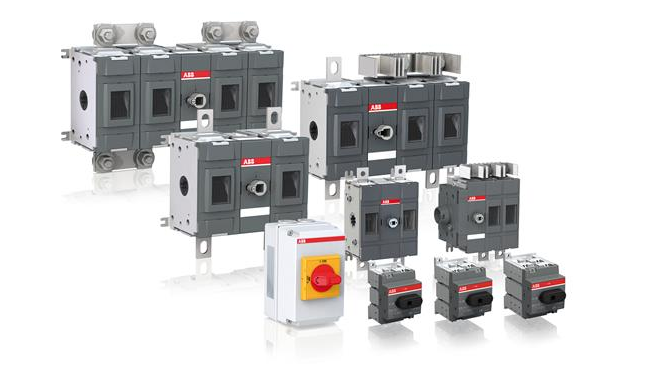

直流隔離開關 16...500 A

使用簡單，性能卓越

OTDC系列隔離開關是專門為直流應用而設計，額定電流范圍16 - 500 A。由于設計緊湊、節能高效、安全可靠，OTDC隔離開關將光伏發電系統的性能推升到了一個新高度。

OTDC產品豐富多樣，包括為下述特殊需求制定的方案：1500 V DC電壓，多回路控制，達1500 A的綜合負載輸出。

---

16-32 A 的OTDC隔離開關

簡單高效

*高效的隔離開關方案。也可提供UL 508I版的產品。

• 性能優異，節能增效
• OTDC的功率損耗很低，適用于高溫環境應用。即使超過60°C (140 °F)也無需降容。

• 節省安全空間、時間和成本
• OTDC隔離開關可以提供多種直流電壓等級，*高可達1000 V DC，而且在占用相同的安裝空間下卻可以控制3個回路。有3種安裝方式可選：門裝、地板安裝和DIN導軌安裝。

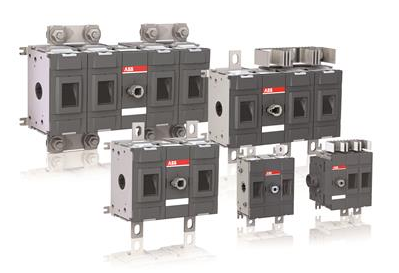

OTDC 100…500 A

簡單、非凡

100 A以上的OTDC隔離開關能夠可靠分斷所有電流等級的電源，而安全性、高效性和簡潔性不變。

對于1000 VDC應用的基本配置是2極，100 - 500 A (IEC 60947) 和 100 - 500 A (UL98B)。


• 節省安裝時間和成本
• 可以在任意方向安裝。與極性無關，因此用戶可任意連接。

• 節省安裝空間
• 由于采用了雙磁分斷（DMB）技術，因此OTDC可以在緊湊空間內可靠分斷電源。

• 節能增效
• OTDC隔離開關具有優異的熱結構，可以降低達50%的功率損耗。

• 安全可靠
• 帶可視觸頭和卡裝保護罩，可安全觸摸。

OTDC的特殊解決方案

采用OTDC方案可以降低整體結構成本、安裝成本和所需空間。

多回路方案 ― 多重優勢
只需1個OTDC開關便可以同時控制2個或3個回路。

負載側綜合控制 ― 性能卓越、設計緊湊的解決方案
提高3倍電流輸出，降低37%空間。負載側綜合控制方案可以使OTDC隔離開關應用在要求800 A (UL) 或 1500 A (IEC) 輸出的應用中。


IEC, 2 x 315/400/500 A                                                 IEC, 3 x 315/400/500 A


UL, 2 x 250/320/400 A                                                  UL (grounded), 2 x 250/320/400 A

更高電壓 ― 1500 V DC 方案
ABB現在也可以滿足全球市場的需求：現在可以提供315 - 500 A (IEC)和250 - 400 A (UL)的OTDC產品，適用于1500 V DC應用。
